今天说一下网络优化的问题。有这样的一个案例,一家房地产企业,客户反映自己用的是百兆专线,但是网速非常慢,而且还经常掉线,让我们过去优化网络。我们在现场发现如下问题:

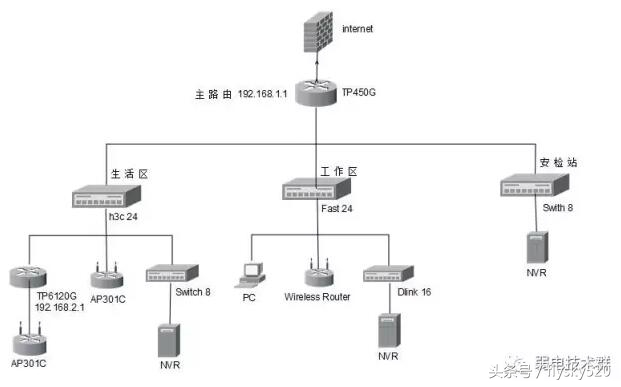

优化前网络拓扑图

监控和网络混合型小型网络优化案例

拓扑图

主设备图

凌乱心啊 噗通噗通

1.网络拓扑规划不合理。生活区大约200人,办公区50人,监控摄像头40个。办公区和生活区未做分区,监控网络未做任何隔离措施,对上网速度造成影响

2.设备凌乱不堪,线路标示不清。

3.路由配置不合理。比如主路由设置成常用的1网段,办公区路由网关也是1网段,造成网关冲突而掉线

4.主路由带机量低,承载过高。

针对以上问题特提出方以下整改办法

1.满足客户提出的整改要求,网络整改原则:改动最小化,性能最佳化,节约最大化。

2.分区划分VLAN,增加核心交换机支持VLAN功能。但客户不愿花钱,只能采用另一种简单的方法,增加3台普通路由。用路由隔离监控网络大的吞吐量。

3.划分合理网段,生活区:监控和无线上网用户隔离,监控采用192.168.2.1网段,无线上用户采用192.168.5.1网段。工作区:办公电脑手机无线优先采用192.168.3.1主网段,监控采用192.168.4.1网段进行网络隔离。安检站采用的是无线网桥监控,客户要求不做修改,故采用原网段192.168.1.1。

4.生活区大约200人,工人一般上网时间为晚高峰,故白天对生活区网速进行限速,优先保证办公用网,限速时间段为08.00-18.00,限速上传速度200KB下载速度1000KB。

AC无线控制器对24台AP进行优化,采用1,6,11三个信道交替使用,优化无线网络性能,对弱信号-75Dbm以下进行剔除。

生活区监控客户反映有时画面会断断续续,现场发现客户采用的是16路NVR,接了16个1080P摄像头,造成NVR资源不足,故调低录像码率,故障得以排除。

5.对于工作区,网线标识不清凌乱不堪,进行重新布线,标识网络。整理机柜,进行分区,最下边的区域为光收设备,上边主路由,其次是办公区主交换,最后是安检站设备区。

办公区原有无线路由器更换为2台AP,因主路由自带无线控制器功能,故可以合理利用,无线名称密码区别于生活区。

办公区对网络进行上网行为管理,优先保证工作网页,聊天,对视频下载进行限制。时间段为08.00-18.00

6.对于安检站NVR远程查看问题,进行路由端口映射。

改造完成后网络拓扑图
