酒店智能化弱电工程设计说明(通用性模板,可作素材)

昨天发了智能化系统集成的设计说明,有读者留言,让我发一个安防系统的设计说明,毕竟安防系统比较常用。今天这篇文章就给大家提供一个安全防范系统的智能化系统设计说明,可以参考一下。

正文:

一、安全技术防范系统

1.1 视频安防监控系统

1.1.1 系统构成

1)本视频监控系统设计采用全数字视频安防监控系统方案。即前端采用数字高清摄像机、通过智能化网络传输、配置视频管理服务器、磁盘阵列、监视墙等数字化控制、储存、显示系统设备。

酒店智能化弱电工程设计说明,通用性模板,可作素材

2)室外、地下室、公共通道、消防电梯等属于公寓式办公区及地下室监控范围的监控信号需与视频安防监控系统共享。

3)酒店部分前端:摄像机的设置部位重点在于室内公共区域、主要的出入口、大堂、大堂外客人下车处、前台接待柜台后面(至少2台)、收银点、贵重物品存放处、主现金保险箱、行李房、自动取款机、每层电梯厅、电梯轿厢、客房走道、餐厅、酒吧、酒库房、泳池、健身房、水疗、健身房、收货区、卸货区、所有自动取款机、总出纳室、IT机房、配电房、发电机房、消防泵房、生活泵房、员工出入口、地下停车场、消防疏散楼梯最后出口等。

4)传输部分

本项目采用全数字传输链路,所有信号智能专网进行传输,包括控制信号、视频信号。

5)监控部分

酒店部分监控中心设置于消防(兼安防)控制室A。监控中心包含视频管理服务器、磁盘阵列、解码器等设备。主要作用是:实现信令控制管理、视频流转发、数据信息存储和各种管理。监控中心监视墙采用多台55寸液晶监视器作为主监视器。

2系统功能

1)实时图像点播

能按照指定设备、指定场所,如楼道,楼梯转角,大厅等,进行图像的实时点播,支持点播图像的显示、缩放、抓拍和录像,支持多用户对同一图像资源的同时点播。实时图像画质要求最低要求符合1080P标准格式。

2)远程控制

能通过手动或自动操作,对前端设备的各种动作进行遥控;应能设定控制优先级,对级别高的用户请求应有相应措施保证优先响应。

监控中心操作员能灵活切换现场视频画面、控制摄像头转动,方便地组合显示一至十六路的视频画面。支持画面全屏显示,支持32分屏同时显示,并可以按照任意方式进行画面轮循。提供按照电子地图方式观看监控图像画面功能。

3)轮询显示

a)单窗口轮询:在某窗口中轮流显示一组监控点图像,按间隔时间来替换图像。

b)多窗口轮询:多个监控点图像的分页自动显示。窗体自动按照设定的时间间隔翻页。

c)预置位:通过预先存储PTZ摄像机的位置、光圈、焦距等预置点参数,使用时可准确进入对应预置点,不必人工调整。

d)巡航:把若干预置位按顺序连接起来,让PTZ摄像机在多个预置位设定的轨迹上转动。

4)存储和备份

监控控制平台的数据库在记录图像信息的同时还应记录与图像信息相关的检索信息,如设备、通道、时间、报警信息等。在监控中心设置磁盘阵列进行集中存储,图像采用1080P标准格式进行存储,存储录像时间需保证至少30天。

5)历史图像的检索和回放

应能按照指定设备名称、时间、报警信息等要素检索历史图像资料并回放和下载;回放应支持正常播放、快速播放、画面暂停、图像抓拍等。

6)报警管理

报警的接收和分发,应能接收报警源头发送过来的报警信息,根据报警处置策略将报警信息分发给相应的系统、设备进行处理。报警源包括前端报警设备/报警子系统、监控设备的视频移动侦测输出。

7)报警联动

a)周界布防、撤防及复位:可由用户手动或按事件表自动对系统各报警点进行布防/撤防操作,并记录操作时间和操作人。

b)报警事件记录:对任意一个用户或者多个用户设置该用户接收指定前端指定级别的报警信息,避免某些用户接收过多报警信息

c)可以与其他子系统实现联动,如:门禁、防盗报警等,当触发报警信号时,可联动该地域的监控图像立即显示在指定的监视设备上,提醒值班人员及时处理。同时启动对该监控点图像的录像,为日后取证提供资料,同时录像管理单元启动对该监控点图像的录像任务。

8)报警信息及时上传通知

布防监控点可能同时产生的大量的报警信息,系统充分考虑了报警信息的并发性,同时以日志的方式记录来自每个监控点的报警信息。并在报警时,给中心的监控管理人员最直观、最有效的通知,便于管理人员的及时处理。报警信息可采用短信、邮件等方式通过管理人员。

9)系统的人机交互

a)具有直观、友好、简洁的人机交互界面。

b)具有视频画面分割显示、信息提示等处理功能。

c)能反映自身的运行情况,对正常、报警、故障等状态给出指示。

10) 网络与设备管理

应能在监控管理平台范围内对系统设备、网络进行管理,收集、监测网络内的监控设备、相关服务器的运行情况;对有权限调用访问本级监控中心的用户应能进行监控;在系统内部应能实现实时工作时钟同步。

11) 日志管理

日志包括运行日志和操作日志两种,运行日志应能记录系统内设备启动、自检、异常、故障、恢复、关闭等状态及发生时间;操作日志应能记录操作人员进入、退出系统的时间和主要操作情况。方便管理人员了解目前的监控设备的运行情况。

12) 系统图像质量

应保证图像信息的原始完整性,即在色彩还原性、图像轮廓还原性(灰度级)、事件后继性等方面均与现场场景保持最大相似性。

1.2 入侵报警系统

1.2.1系统构成

1)本工程设置入侵报警系统,管理中心设置于消防(兼安防)控制室。

2)在前台接待柜、贵重物品保管室、总出纳室、财务部总机房、财务经理办公室、总经理办公室等场所的隐蔽部位安装紧急报警装置,启动紧急报警装置时保安中心应能准确显示报警部位,同时启动声、光报警装置。

3)在财务部及出纳室、电话程控交换机房、计算机中心机房、总经理办公室等场所设红外微波双鉴探测器,并可通过现场键盘进行布/撤防,用于防止无人办公时的非法入侵,探测器报警时保安中心应能准确显示报警部位,同时启动声、光报警装置。

4)在桑拿干蒸房、蒸汽房和游泳池旁设紧急报警按钮,实现紧急报警和对健身中心服务台的求助。

5)在非正常出入的消防疏散门的门楣上设门磁开关监视其状态。当报警后,系统向安防中心发出报警信号,并联动视频安防监控系统监视并记录相关部位的图像。

6)在酒店内所有残疾人卫生间设紧急报警按钮,作为残疾人的紧急求助。

7)入侵报警系统由红外微波双鉴探测器、八路总线扩展模块、入侵报警主机、管理键盘、声光报警装置、管理工作站及监控软件构成。系统控制中心设于首层消防保安总控中心,报警主机采用1条总线与安装于弱电间的八路总线扩展模块连接。扩展模块的8个信号接收端口与相应楼层的红外微波双鉴探测器星型连接,实现探测器与主机的通信。报警主机可即时接收探测器的报警及状态信息,管理人员通过管理工作站或主机配置的键盘对系统进行维护管理。系统除声光报警外,管理工作站可同时采用电子地图方式显示报警点,并通过接口直接联动视频监控系统的矩阵,实现联动控制。

1.2.2入侵报警系统工作原理

1)报警处理

当红外微波双鉴探测器探测到非法入侵时,立即将信号传送至报警主机,主机发出声光报警信号,确定报警地点,并在控制中心管理工作站屏幕上以电子地图的形式显示出来,使操作人员能及时、准确地掌握警情,及时调动保安人员进行处理。

2)联动视频监控系统

报警主机通过通信接口,将报警信息、地址信号送至视频监控系统的矩阵,矩阵根据预先编定的程序,自动将报警点附近摄像机的画面调出在主显示屏上显示;同时,矩阵向硬盘录像机发出信号,录像机自动将报警前后时间段的录像画面登记,作为不可修改及覆盖的信息储存,作为日后事件处理的依据。

3)联动智能照明系统

报警管理工作站通过软件接口,向上与安全管理系统、智能化集成系统集成。系统报警后,通过智能化集成系统联动智能照明系统,把现场附近区域的灯光打开(如探测到首层出入口大厅有入侵,则联动打开入口附近的灯光),便于保安人员通过视频监控系统监察现场的话画面。

1.2.3系统主要功能

1)系统可按时间、区域、部位任意布防或撤防。

2)系统可显示和记录报警部位及有关警情数据,自动生成报警日志。

3)系统可以分区多层电子地图的形式显示用户位置及状态,报警自动弹出地图。

4)具自定义的打印机显示模板。

5)系统设计留有冗余,便于扩展。

6)系统自成网络,独立运行。且有输出接口,用手动、自动方式,通过有线向外报警。

7)系统提供与视频监控系统联动的控制接口,实现报警显示及录像功能。

8)系统提供数据集成端口、协议,可与安全管理系统进行集成,实现安全管理系统对入侵报警系统的自动化管理及联动控制。

9)系统能对设备运行状态和信号传输线路进行检测,及时发出故障报警并指示故障位置。

10)系统具有防破坏功能,当探测器被拆或线路被切断时,系统应能发出报警。

11)报警系统主机具备中央处理器和存储器,能够存储控制程序和运行日志信息,独立地调控相关的前端设备正常工作。

1.3 出入口控制系统

1.3.1系统构成

1)酒店部分管理中心设置于消防(兼安防)控制室A。

2)酒店区域在重要设备房、总出纳办公室、主要餐饮仓库、营运设备仓库、楼梯间通向室外的逃生门、非主要出入口等处设出入口控制装置,用于对进出人员进行控制和管理。

3)疏散楼梯前室至酒店客房层走廊设出入口控制系统,同时设破玻开门按钮。

4)设于消防疏散门的电控锁采用消防专用通道锁。

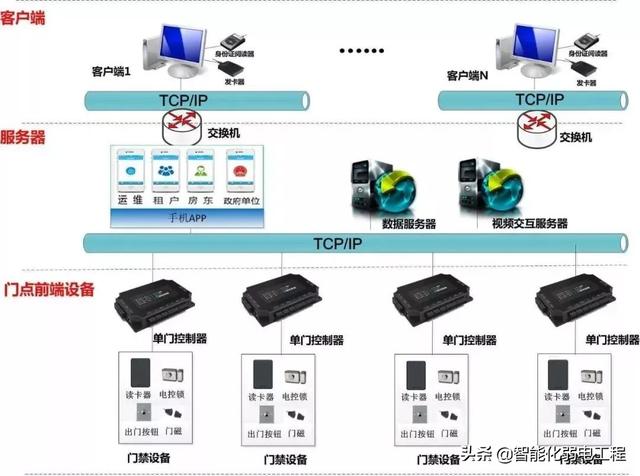

5)系统由管理服务器(兼工作站)、网络交换机、门禁控制器、读卡器、门磁、开门按钮、电锁、IC卡等硬件及管理软件组成。系统管理中心设于首层消防(兼安防)控制中心。各出入口控制点现场仅安装读卡器等末端设备,便于管理维护。

1.3.2工作原理

出入口管理系统在各房间出入口装设读卡器,通过授权管理,只有持有效卡的合法用户才能进出门禁控制区域,出入记录全部临时存储在控制器内,并通过以太网上传至管理服务器中。网络发生故障时,各控制器也可脱机独立工作。保安人员只需在控制室中,就可对所有门禁区域进行监测和控制。出现异常情况时(如:强行开门、门长时间不关、通信中断、设备被拆、设备故障、用已失效或失窃的卡开门等),管理主机可发出报警信号,通过电子地图显示案发地点,联动摄像机录像,记录有关数据。系统可兼具考勤功能,通过对员工进出记录进行统计和整理,形成集团内部人员的考勤报表。

酒店智能化弱电工程设计说明,通用性模板,可作素材

1.3.3系统主要功能

1)授权管理:通过管理主机预先编程设置,系统能对持卡人的通行卡进行有效性授权,设置卡的有效使用时间和范围(允许进入的区域),权限设置应可采用分组设置的方式。

2)报表功能:系统可对所有的出入、报警、故障事件做记录,每天进行有效统计和记录存档,并根据需要分类查询,为其他管理工作提供数据依据。

3)监控功能:管理主机应可遥控所有控制点电锁的开/关,并实时显示所有门禁点的开关状态,详细记录每次开门的时间、日期、卡号、姓名、隶属部门等资料。

4)支持数据文件联网共享,网络上的用户/工作站通过授权,可按等级对系统进行管理和控制。系统数据库必须开放协议,便于其他系统读取数据。

5)报警功能:当出现异常情况时,系统具有报警功能。如:强行开门、门长时间不关、通信中断、设备被拆、设备故障、用已失效或失窃的卡开门等,管理主机会发出报警信号,电子地图显示案发地点,同时记录在案。

6)考勤功能:可建立员工资料库、定期或实时采集每个考勤机的签到资料,同时按员工进行汇总、查询、分类、打印等。

7)卡证制作功能:系统支持分级授权管理功能,可由管理中心或集团下属部门根据需要自行对本部门所管IC卡进行授权及发卡。可将卡制作成工作证、出入证、贵宾卡、临时卡等,并可对不同的卡进行不同的授权。系统应配置发卡系统的相关设备。

1.3.4系统配置要求

1)系统采取分布式网络组网结构,遵循TCP/IP协议,控制器与系统服务器之间建立双向数据通道。

2)系统可储存和管理出入卡的数量不低于10000张,卡的使用和进出历史记录系统至少能存储1年。

3)系统允许连接的控制器不得小于500个。

4)系统允许同时登录的管理工作站不得少于20台,授权的操作人员数量大于200个,登录密码长度不小于6位数字或字符。

5)系统对门状态的检测应具有防防伪和防破坏的能力。

6)系统可以在线更新数据库信息并使修改后的数据库生效,控制器不得中断正常工作。

7)系统的信息处理装置应能对系统中的有关信息自动记录、打印、存储,并有防篡改和防销毁等措施。应有防止同类设备非法复制的密码系统,密码系统应能修改。

8)系统应根据门的配置情况,单开门配置阴极锁,双开门采用磁力锁。在房间外装设读卡器,室内装设开门按钮,同时在门顶与门框处设置门磁开关。

1.4 电子巡查系统

1.4.1概述

本工程酒店区采用离线式电子巡查系统,作为对保安的考勤管理手段,防止制度落实不到位。

酒店智能化弱电工程设计说明,通用性模板,可作素材

1.4.2系统构成

系统采用触碰式数码技术,主要由信息钮、信息采集器、下载器、管理工作站及软件组成。酒店部分管理中心设置于消防(兼安防)控制室A。管理中心设管理工作站、信息下载器等。在各层走道末端、楼梯厅、楼梯前室等较少人活动且视频监控系统的监视死角设置巡查纽扣,通过保安人员的巡查,保证大楼的安全。

1.4.3系统工作原理

系统采用巡查棒(信息采集器)作为巡更牌,巡查纽扣作为巡更点,在工作站管理软件上指定巡查线路、地点、时间及巡查员。巡查开始后,保安人员携巡查棒,按预先排好的巡查班次、时间间隔、线路走向到各巡查点巡视,并通过巡查棒读取巡查纽扣的信息。保安人员回到管理中心后,通过信息下载器将巡查棒内的信息下载至管理工作站上,系统将自动生成巡查报告,并可输出打印,实现对保安人员的考勤管理。

1.4.4系统主要功能

1)通过软件来设定巡查员、巡查路线、班次及路线等。

2)软件系统包含不少于两级口令保护(系统管理口令及用户口令),保证数据的真实性。

3)可向系统中添加巡查人,并分配信息采集器。

4)可向系统中添加巡查地点及巡查事件,并分配信息钮,巡更事件可事先定义。

5)巡查班次设置:可划分不同的上班时间段,方便查询。

6)巡查路线设置:可将巡查人的地点组织成不同的巡查路线,规定巡查人按路线进行查询。

7)查询功能:可按人名、时间、巡查班次、路线对巡查人员的工作情况进行查询。并按不同的查询条件可生成巡查情况总表。

8)数据备份、恢复功能:定期可将以前的数据备份到光盘上,需要的时候可恢复到硬盘上。

9)具有多种报表供查询、打印,如巡更排班表、巡更信息表、巡更报警、系统登录等。

1.5 安全管理系统

1.5.1系统概述

1)本工程通过安全管理系统将大楼内设置的火灾自动报警系统、视频安防监控系统、入侵报警系统、出入口控制系统、离线电子巡查系统、停车场管理系统以交换式以太网组网,采用API、OPC、ODBC、COM/DCOM、ActiveX等标准的数据交换/通信技术,进行中央集成,生成大楼安防综合数据库,实现联动控制,从而使保安人员对所有全局事件进行集中管理。

酒店智能化弱电工程设计说明,通用性模板,可作素材

2)安全管理系统由一台服务器将各子系统的有关运行数据、报警信息进行汇集,统一管理,并定期输出各类报表;子系统之间的共享数据存储在统一的开放式数据库当中,实现子系统之间的信息共享、报警管理和联动控制功能。控制中心配置管理工作站,对系统进行管理。系统同时提供一个统一的OPC 接口向上与智能化集成系统进行集成,保安人员以及部门主管通过授权后利用自己桌面计算机进行远程监视。

1.5.2系统联动内容

安全管理系统各子系统的联动采用软件接口连接方式。软件接口方式要求各子系统的开放通讯接口,系统服务器对各管理计算机数据进行采集,汇总信息,由软件进行联动控制。各子系统联动的内容包括:

1)入侵报警系统与视频监控系统、智能照明系统实现联动控制。入侵报警系统发出报警信号时,可立即联动智能照明与视频监控系统,把现场的灯光打开,报警点附近摄像机的监视画面自动调出显示在监视墙上,并进行录像。

2)出入口控制系统与视频监控系统实现联动控制。当出现非法刷卡、强行开门、设备被拆等情况时,出入口控制系统发出报警信号,刷卡处附近摄像机的监视画面自动调出显示在监视墙上,并进行录像。

3)火灾自动报警系统与视频监控系统实现联动控制,作为火灾自动报警系统探测器报警后确认是否火灾的辅助手段。

4)火灾自动报警系统与停车场管理系统实现联动控制,当确认发生火灾时,联动停车场系统打开停车库出入口道闸,方便车辆疏散。

1.5.3系统主要功能

1)系统可实时监控各安防系统的运行情况,自动完成对各子系统的联动控制及统一管理。

2) 系统向上与智能化集成系统集成,经授权的管理人员通过网络可访问服务器,实现远程管理。

3) 系统可生成控制与运行维护所需的各种报表。

4) 系统可查询与输出各系统中设备的报警信息、错误信息和历史记录。

5) 系统设有权限等级,采用浏览器操作方式,方便管理。

以上这个设计说明,可以作为通用性的模板,进行修改
