格力变频空调温度传感器(相关故障维护)

qinzhiqiang 07-21 17:34 977次浏览

格力变频空调温度传感器(相关故障维护)

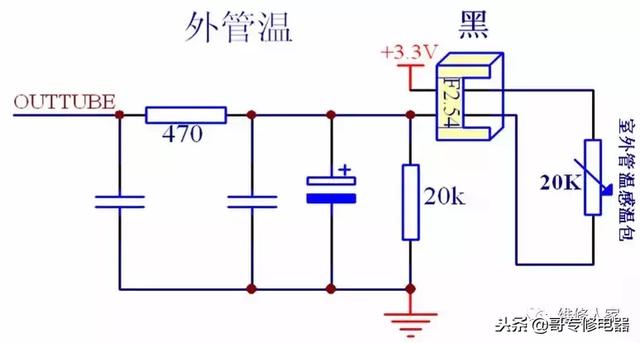

1、感温包电路

格力家用变频空调感温包(传感器)及相关故障

2、感温包类型

感温包故障如端子松脱、短路、断路,均有代码显示;

a、室内感温包:

环境感温包故障(F1),管温感温包故障(F2)

格力家用变频空调感温包(传感器)及相关故障

b、室外感温包:

环境感温包故障(F3)、室外管温感温包故障(F4)、排气感温包故障(F5)

格力家用变频空调感温包(传感器)及相关故障

3、感温包故障处理流程

格力家用变频空调感温包(传感器)及相关故障

4、感温包引发的相关故障

其他部分异常现象也可能是感温包本身故障或检测对象本身异常造成,可根据指示灯或故障代码查询:

阻值异常:

1).可能造成异常限频、保护、停机、不能正常开机、制冷工况下制热(强制开机下)。

2).系统本身异常

3).排查系统相关温度是否过高导致的保护。

注:以下两个故障通常为感温包阻值异常引起

U7(四通阀换向异常):制热时内管感温包阻值异常引起四通阀不能正常换向。

H4(黄灯闪8次,过负荷保护管温过高停机):室内管温感温包阻值异常。除此之外可能为:制冷时室外温度太高,制热时室内温度过高;室内、外空气循环量不足;冷媒的流动故障。

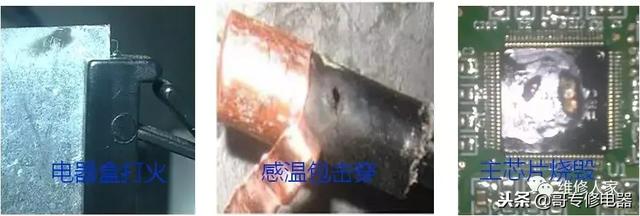

感温包引线或感温头与电器盒或铜管短路后可能损坏变频控制器。

格力家用变频空调感温包(传感器)及相关故障

5、感温包阻值的测试

检查感温包阻值是否异常时:

1).首先应检测其常温阻值与正常值是否相符;

2).然后可将感温头用手握住升温,看阻值是否变小,如果阻值不变或始终显示一个极大电阻值或极小电阻值或者阻值异常,说明感温包已损坏;

3).同时应将各重要温度点下的阻值(至少两点:常温、热水中) 与正常阻值表对应,看是否一致。如果以上问题皆不存在则为外机板检测电路等问题,可直接更换外板。
