cad布局锁定解锁视口（CAD布局小技巧之锁定视口与模型布局转化）

今天给大家分享CAD视口常用的操作技巧。

第一个：视口锁定

视口锁定之后，视口内的图纸比例将无法调整，可以防止操作过程中失误影响视口图纸比例。

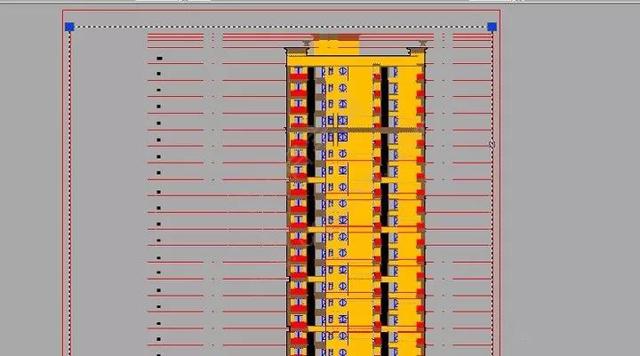

1．选中视口。

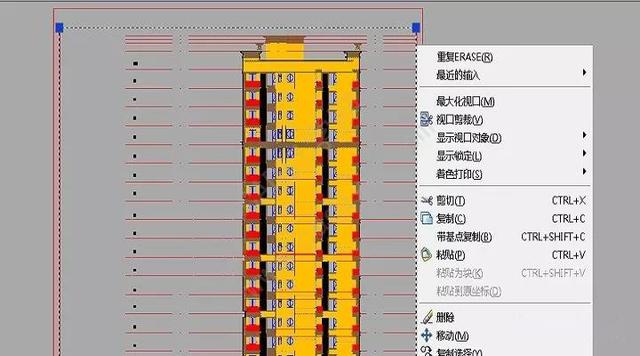

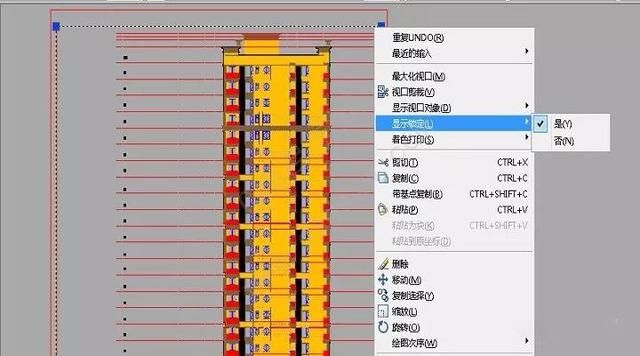

2.单机鼠标右键，在显示的对话框中，将鼠标移动到“显示锁定”，选择“是”。

当然选择“否”则是解锁了锁定，可以调整视口图纸比例。另外“显示视口对象”可以隐藏或者显示视口中的图纸内容，大家可以自己试一试。

第二个：CHSPACE命令。（空间转化，方便记忆的话可以理解成change转变，交换，space空间，但是注意快捷命令只能输入CHSPACE）

考虑到有人在布局中绘图，有人在模型中绘图，有时候我们需要转换。图形在布局与模型中相互转化，可用命令CHSPACE，但是要将模型内容转换到布局只能在激活的视口中使用，该命令不能直接在模型空间中使用。具体请看截图。

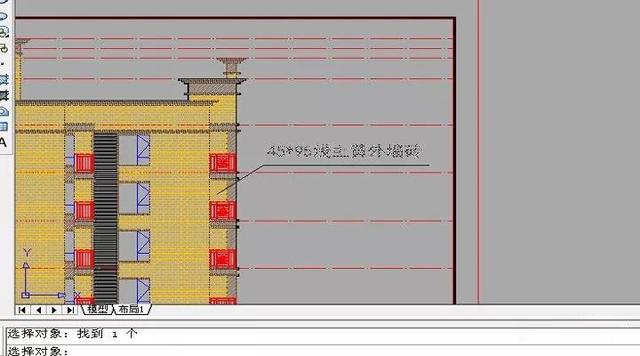

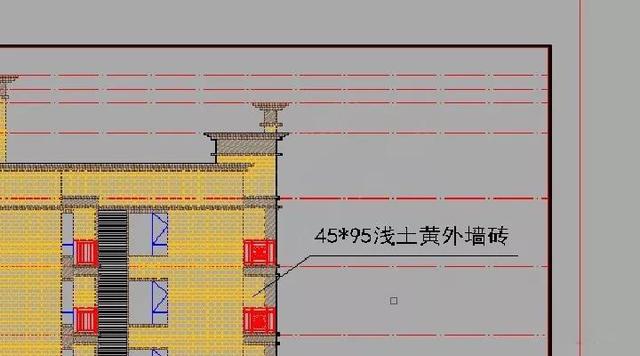

1.比如下图中的“45*95浅土黄外墙砖”这几个字是在布局当中，我们想把它转换到模型当中。

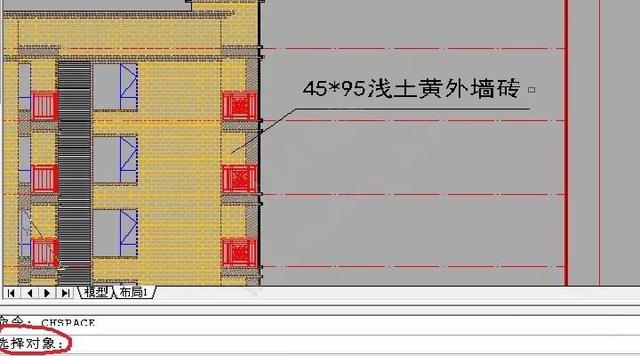

2.在布局中输入命令“CHSPACE”空格确认。

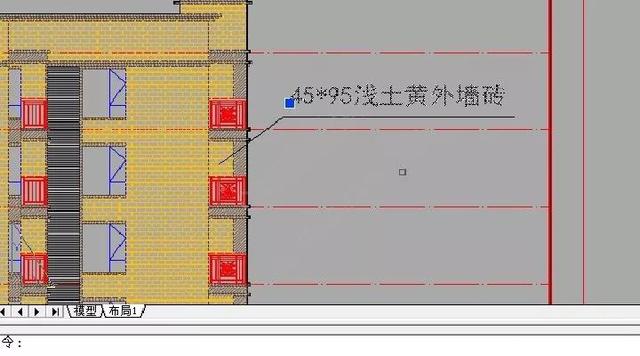

3.按照提示，选择需要转换的图形。

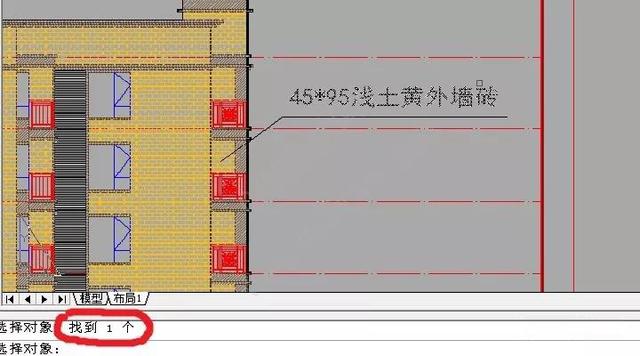

提示选择对象个数

4.选择完成后，点击鼠标右键确认，然后再视口外任意一个地方双击退出视口。此时已经完成了图形从布局到模型的转换。

如果需要将图形从模型转到布局空间（注意只能在布局视口中应用）

1.在布局空间中，鼠标双击进入视口（进入视口后视口的边线会变粗）。

2.输入CHSPACE命令，空格确认，选择需要转换的图形。

3.选择完成后，点击鼠标右键确认。再双击时候以外区域退出视口。完成操作。

朋友们，上面的内容了解的怎么样了？需要自己在模型和布局空间中尝试下哦，然后模型和布局来回切换看看效果！

另外我在讲一个我们图纸字体大小方面的小常识。设计的朋友应该非常了解，但是对于偶尔使用CAD或者施工方的朋友们可能平时候没有太注意这个细节，那就是在模型中字体大小设置多少合适，怎样才能保证打印出来的图纸字体清晰而美观。

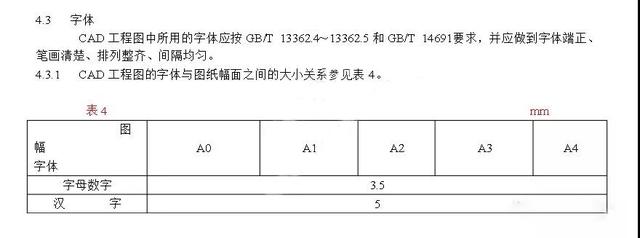

在GB-T18229-2000,CAD制图规范中规定字体与图幅之间的关系，字母和数字高度是3.5mm，汉字高度是5mm。一般字体小于1.5mm人眼比较难看清楚，而太大可能不美观，所以除非特殊用法之外，建议大家按照规范中的字体大小设置，这是人眼看着最舒服的字体大小。

但是这个高度是在图纸中体现的高度。也就是如果我们的图纸比例是1:100，那么我们在模型中的汉字高度就是500mm，这样出图后的字体大小就是5mm。知道这个标准后大家再也不用反复调整图纸字体大小了。
