换屏导致HOME键报废(维修师傅巧修复)

同行送修一iPhone7P故障机,给客户换屏,在拆指纹时不小心把排线给扯断了,造成返回灵敏,开机测试指纹录入时,提示“手指移动了”。

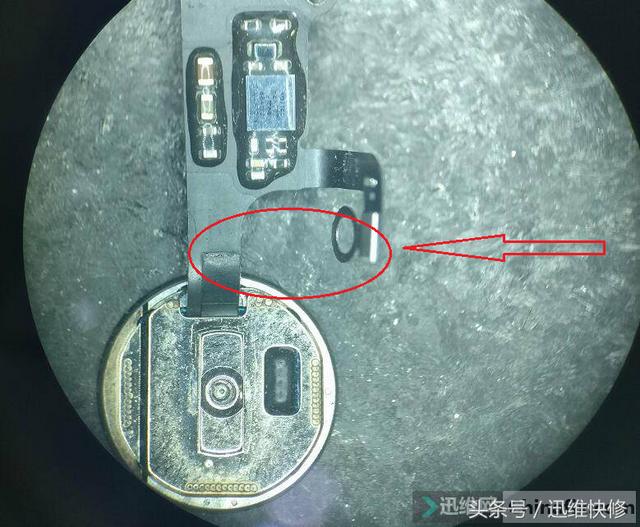

故障指纹图如下,从图中可以看到,小排线已经断成了两段。

上家换屏导致HOME键报废,维修师傅巧修复,这飞线技术不服不行

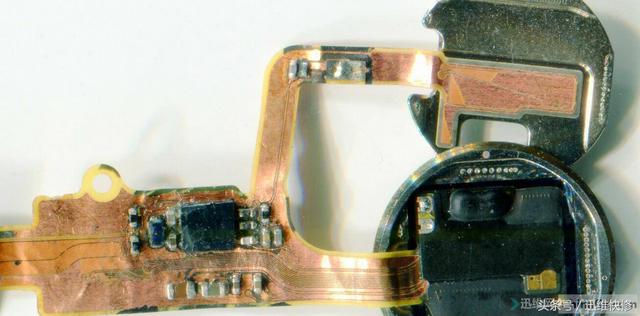

从刮开的完整7代Home键图中可以看到,小排线断线的位置背面只有一条接地线,在维修时,只需要将正面的断线接好就可以了。

上家换屏导致HOME键报废,维修师傅巧修复,这飞线技术不服不行

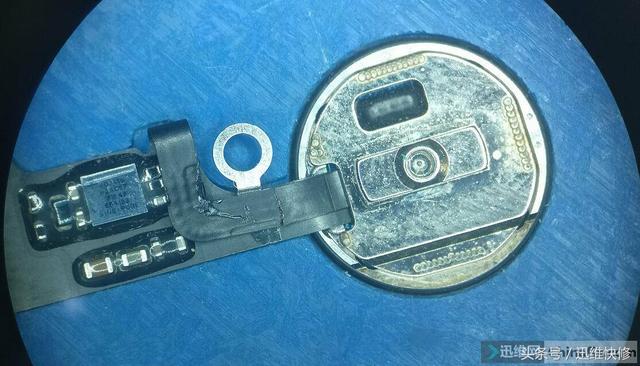

首先,用胶水将断线位置对位、粘贴固定好。

上家换屏导致HOME键报废,维修师傅巧修复,这飞线技术不服不行

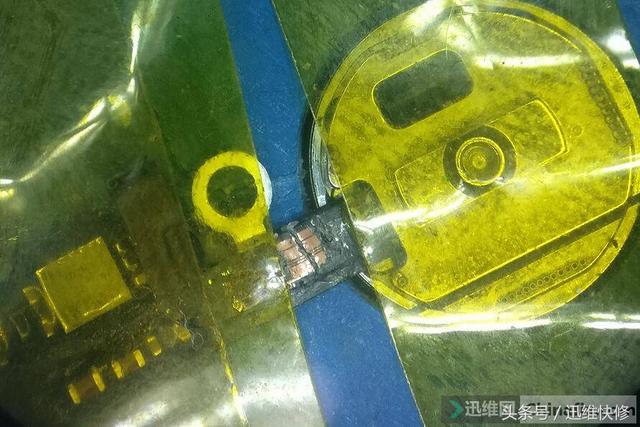

用胶带固定好Home键,用刀片刮出断线位置的走线

上家换屏导致HOME键报废,维修师傅巧修复,这飞线技术不服不行

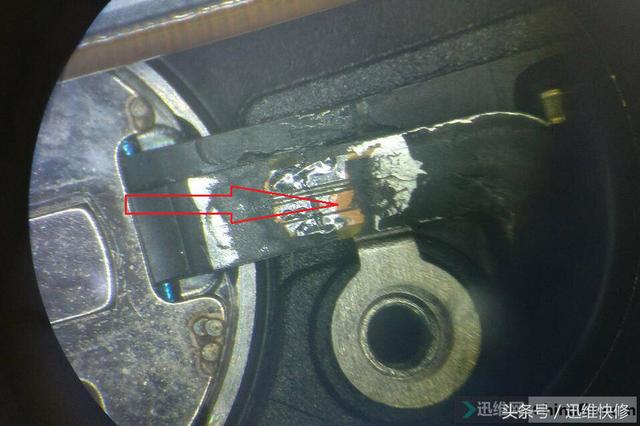

刮好后上锡,然后,再把每一条走线都连接好,接地的线用粗一点的线焊接,也可以起到加固软排线的作用。

上家换屏导致HOME键报废,维修师傅巧修复,这飞线技术不服不行

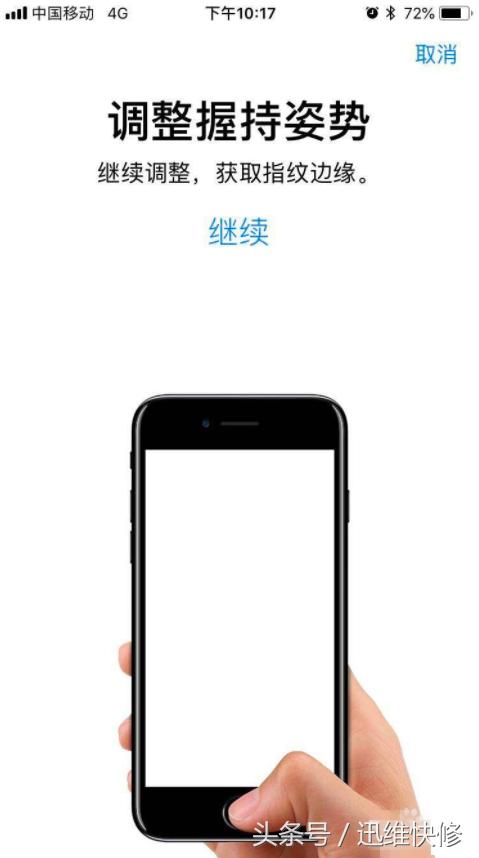

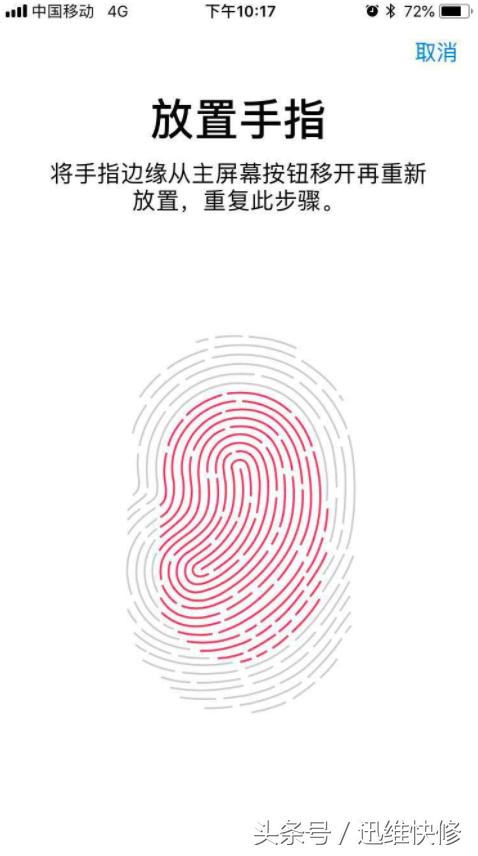

接好后,进入系统,测试指纹录入正常,不会提示“手指移动了”,测试返回也正常。测试完成后,将补好线的位置用绿油固化就可以了。

上家换屏导致HOME键报废,维修师傅巧修复,这飞线技术不服不行
上家换屏导致HOME键报废,维修师傅巧修复,这飞线技术不服不行

注意事项:

1、指纹接线时,注意烙铁温度不能太高,不然容易烫坏HOME键排线上刮出来的铜线;

2、7代的HOME键软排线的走线比6代6S的要细,需要用很细的尖头补才好补。
