驱动程序是什么意思(驱动程序概念介绍)

u-boot的任务是启动内核,内核的任务是启动应用程序 ,应用程序会涉及很多文件和硬件操作(当然不会直接操作硬件),比如读写文件,点灯、获取按键值。

比如对于控制led灯的用户程序与驱动程序,最简单的实现方法是:

应用程序中需要打开led灯,就需要open函数,在内核中的驱动程序中也有对应的led_open函数,这个led_open函数就是用来负责初始化led的引脚功能,应用程序中要调用read函数读取led灯的状态,内核中的驱动程序也有led_read函数。这是应用程序与内核中驱动程序一种最简单的对应方式.

那么应用程序中的open、read函数最终怎样调用到驱动程序中的led_open、led_read呢,中间有哪些东西?

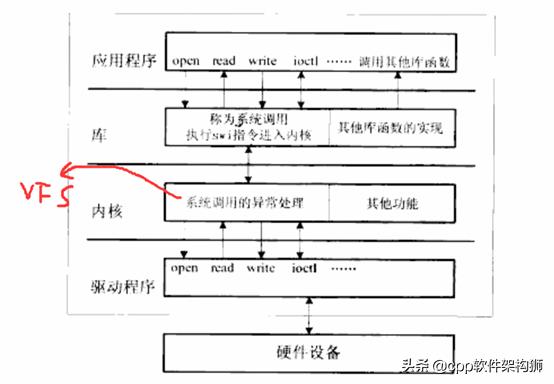

在linux中共有4层软件,如下图:

1.驱动程序概念介绍

应用程序:就是被调用的那些库函数,例如open、read、write… …

C库(系统调用):其中的其实就是实现open、read这些函数来调用swi val 指令进入内核(函数不同val值都会不同)

内核: 内核根据swi后面不同的值去调用VFS中的system_open/system_read/ system_write等异常处理函数 找到相应的驱动程序(VFS:virtual file system 虚拟文件系统)

例如:

int main()
{
int fd1 fd2;
int val=1;
fd1 = open(“/dev/led”,O_RDWR); //打开led
write(fd1, &val, 4);
fd2 = open(“hello.txt”,O_RDWR); //打开文本
write(fd2, &val, 4);
}

上面的应用程序主要实现点灯与打开文本文件,都是用的同样的函数。但是点灯与打开文本文件的行为显然不一样。那么谁来实现这些不一样的行为呢?

对于LED灯,有led_open驱动程序。对于文本文件存在于flash设备上,也有对于的驱动程序。system_open、system_read最终会根据打开的不同文件,找到底层的不同驱动程序,然后调用驱动程序中的硬件操作函数,比如led_open来实现对具体硬件设备的操作。

这就是整个的字符设备驱动程序框架。

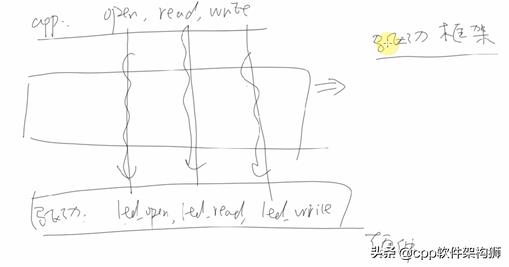

例如LED,如下图:

1.驱动程序概念介绍

在应用层应用程序中有open、read、write

同样,在驱动程序中也对应有led_open、led_read、led_write

剩下的就是驱动框架了。
