技嘉的300系列主板我们之前带大家带来过不少，相信大家也已经有基本的认识，其实随着新的处理器和芯片组的到来，技嘉并没有对旗下的主板序列做出大的改变，对于游戏玩家来说，主推的还是AORUS Gaming系列主板，包装盒上面都有醒目的鹰头标志，而针对需求更加主流的用户，技嘉主推的产品是价格更经济的Z370 HD3、Z370 D3H此类，包装是明显不一样的，后者强调的是超耐久（Ultra Durable）。我们今天要评测的Z370N WiFi，就是主流的超耐久系列当中更加细分的产品，因为这是一块Mini-ITX版型的迷你主板，针对的是拥有小平台装机需求的用户。

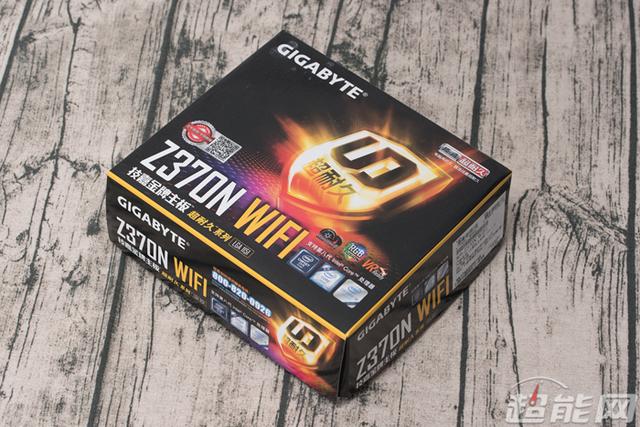

我们还是首先从包装盒来看，依然是经典的黑色底色的超耐久风格，“超耐久”的标识非常清晰，这也应该是购买主流定位主板用户主要的目标，在包装盒还能看到支持技嘉自己的灯光同步技术RGB Fusion、智能风扇控制Smart Fan 5。包装盒的背面将一些支持的技术交代更清楚，比如帮助加速散热的M.2散热装机、高级的音频方案、双网卡设计等等细节，这些我们会在后文当中交待清楚。

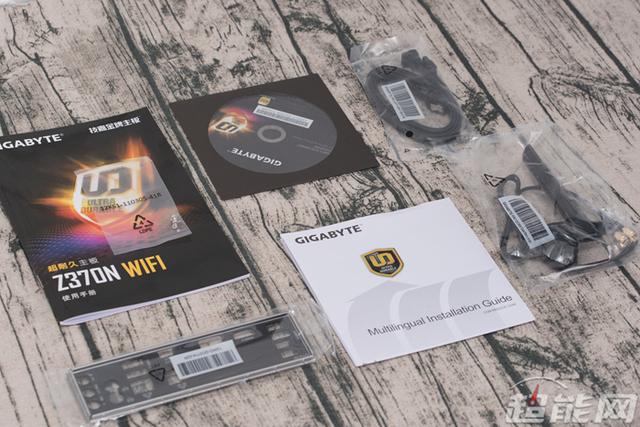

打开包装后可以看到在空间有限的Mini-ITX主板包装盒当中收纳的附件包括一份说明书、一块I/O接口背板、驱动安装光碟、多语言快速使用手册、一小包用于安装M.2 SSD的固定螺丝、两条SATA 6Gbps硬盘数据线，以及WiFi天线。

技嘉Z370N WiFi主板的侧面I/O接口包括六处USB 3.1 Gen 1接口，两处HDMI接口，以及一处DisplayPort 1.2接口。这里要注意的是，两处HDMI接口当中有一处是HDMI 2.0版本，最高支持4096*2160@60Hz的输出规格，以及高动态范围（HDR）的输出，而另外一颗仅仅是HDMI 1.4，最高支持4096*2160@30Hz。另外还有一处USB Type-C接口和双网口、WiFi天线接口以及3.5mm音频接口。

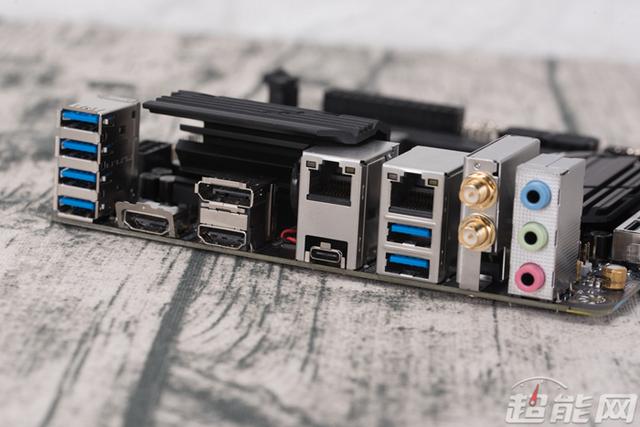

I/O接口部分，可以看到CPU供电散热片的体积其实比较有限

作为一张标准的17*17cm规格的Mini-ITX标准主板，技嘉Z370N WiFi主板的表面空间利用得非常紧凑，几乎没有哪里的布局是可以浪费的，各种接口和插槽都布置的非常密集，CPU供电散热片大小其实比较有限，因为弯折的接口，实际上要比看上去得药效，而M.2 SSD散热片其实本身也是PCH散热器，拆下第一层后看到的是正面M.2 SSD接口，下面才是PCH，这种接口其实和华硕的PCH散热器设计是异曲同工。

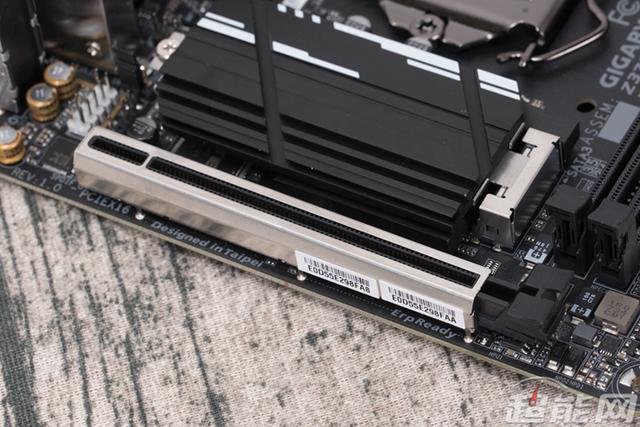

仅有的一处PCI-E x16插槽，上面的散热片下方就是M.2 SSD插槽和PCH

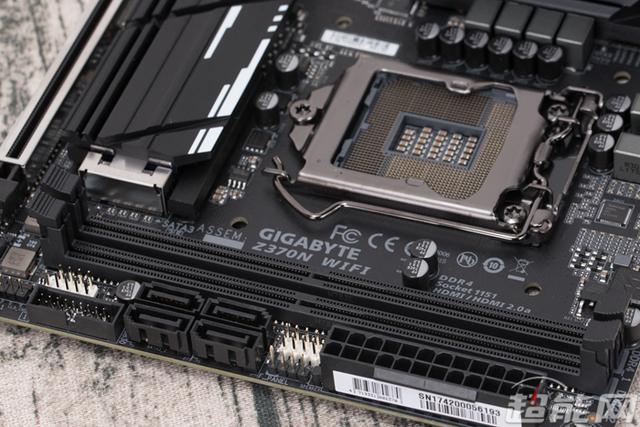

和几乎所有的Mini-ITX主板一样，技嘉Z370N WiFi提供两根DIMM内存插槽，容量最高支持到32GB，频率最高支持到4400MHz。主板只有提供四处SATA 6Gbps接口，全部布置在主板的右侧边缘部分，和前置USB 3.0接口、F-Panel跳线区域、24-Pin主板供电、5050 RGBW针脚插座紧紧挤在一起，所以这里对于追求整洁走线的用户来说可能是一场灾难。而在对面的左侧还有独立音频区块设计，通过专业音频电容实现120dB的信噪比，旁边还有一颗ALC1220声卡。技嘉Z370N WiFi主板提供正反面两条M.2 SSD插槽，正面的可以安装PCI-E、SATA两种SSD，但是背面的只能安装PCI-E SSD。

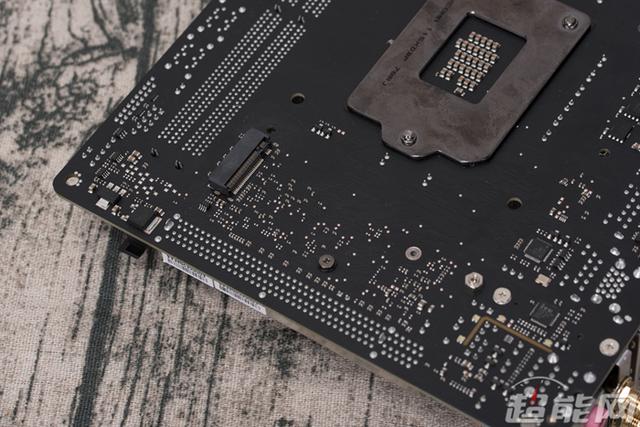

背面的M.2 SSD插槽

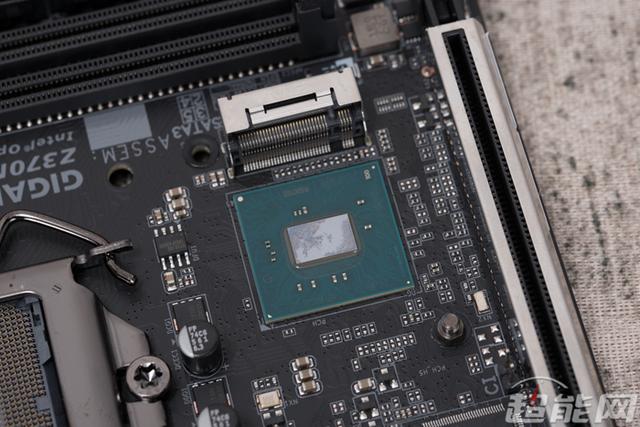

技嘉Z370N WiFi主板的表面空间有限，所以散热片的面积都有限，自然也很容易拆下来，只要在主板的背面的螺丝拧下来即可，在CPU供电散热片的底部可以看到黑色的导热脂，材质十分柔软，所以用手碰触的时候要注意不要撕毁。而底部的M.2 SSD散热片比较有意思，它是不能被一次性拆下来的，因为还有一处螺丝被藏在里面，你首先拆下表面的M.2 SSD散热片、撕下蓝色保护膜后可以看到还有一层接触SSD的黑色导热脂，这里你还要扭下一颗螺丝，才能看到PCH芯片，这明显也是为节省空间做出的考虑。

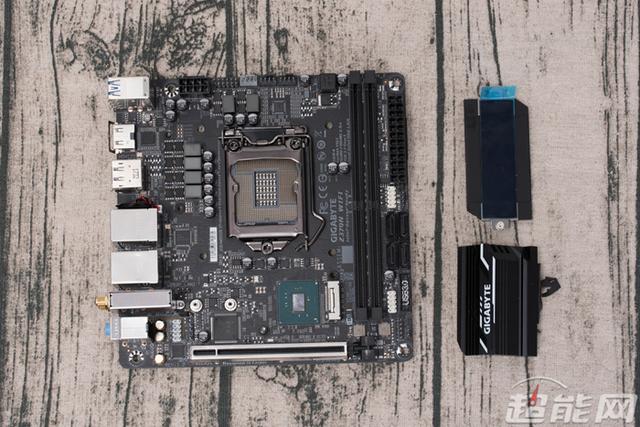

把散热片全部拆下之后的主板表面

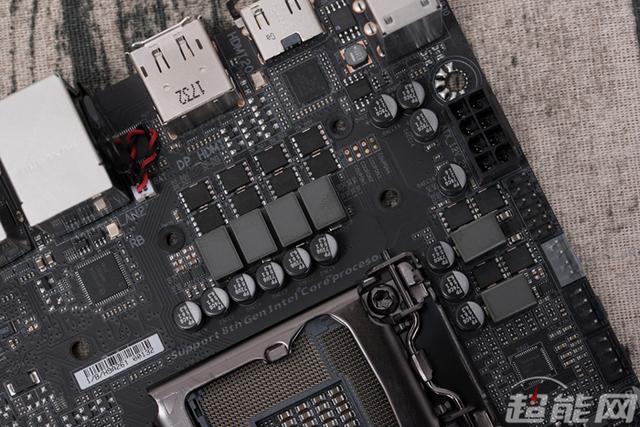

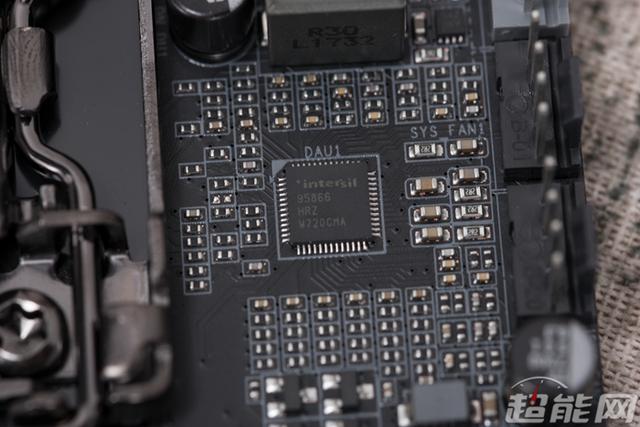

拆下CPU供电散热片可以看到供电情况，技嘉Z370N WiFi采用的是4+2相供电，4相针对CPU，2相针对核显，PWM主控是来自Intersil的ISL-95866，每相供电拥有一上一下的来自安森美半导体（On Semiconductor）MosFet，电感是来自松下的FP系列电容。在主板背面的相同位置还有四颗同样是安森美的MosFet，以及三颗控制风扇的Nuvoton 3974S芯片。

拆下散热片后很多芯片都可以看的很清楚，比如说提供HDMI 2.0输出的MegaChips MCDP2800-BC，正面板载的Intel I211-AT和隐藏在背面的I219-V网卡，另外还被隐藏在主板背面的是iTE 8295FN-56A RGB控制芯片。

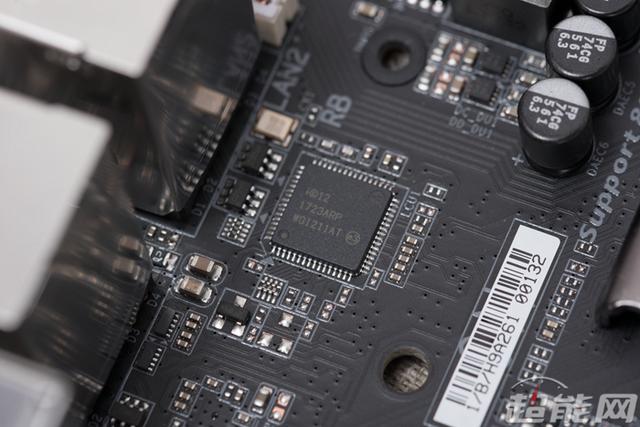

正面的Intel I211-AT网卡

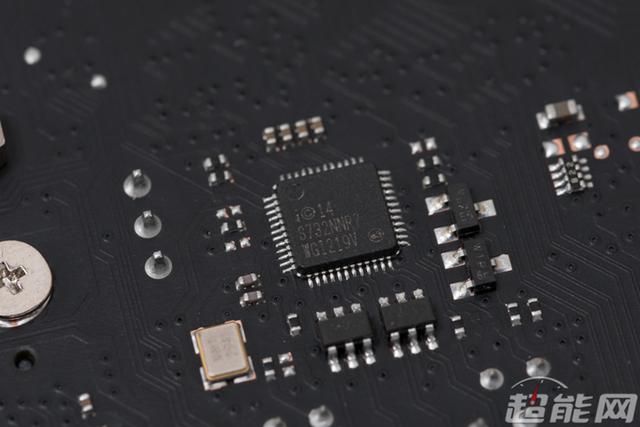

主板背面的第二块网卡 ，算上支持2.4/5GHz双频的无线网卡共为双频三网卡

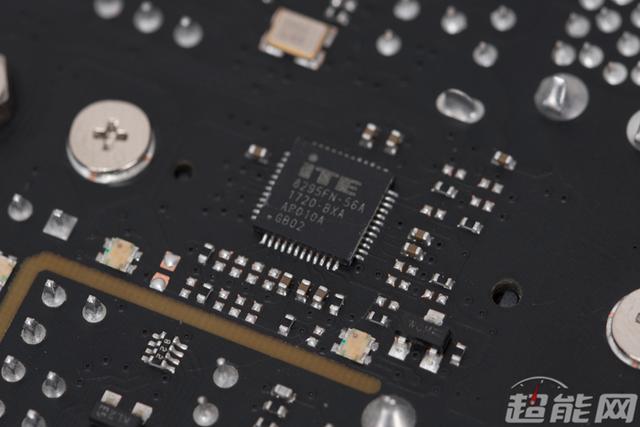

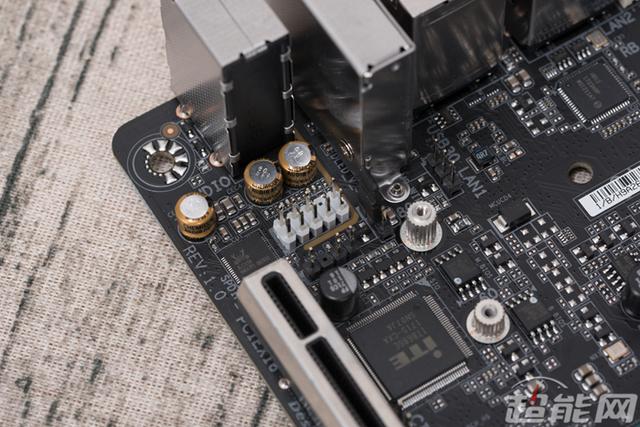

对应RGB灯效同步的iTE控制芯片

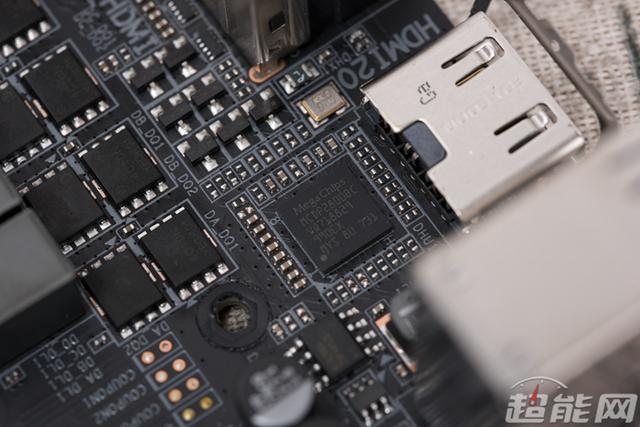

用于输出板载HDMI 2.0的MegaChips芯片

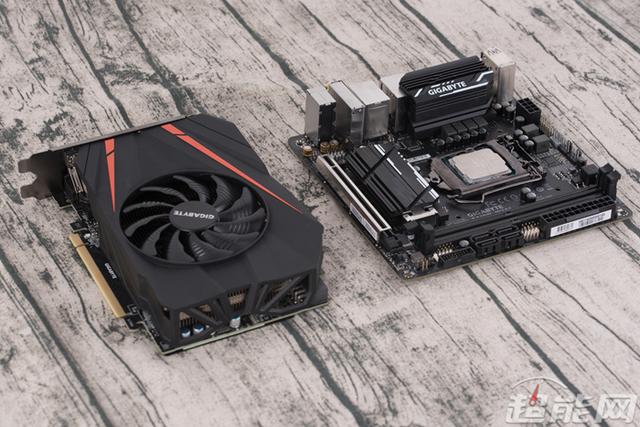

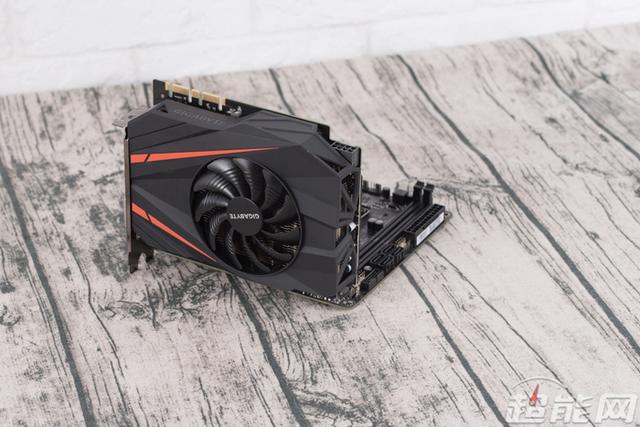

装机部分，我们使用一颗Core i7-8700K、来自威刚的XPG DDR4-3000MHz RGB内存、技嘉GTX 1080 Mini ITX显卡、酷冷至尊MasterBox Q300L机箱来装机，散热器是酷冷至尊的MasterLiquid 冰神240RGB。 其实这里面最值得着重介绍的就是同样来自技嘉的GTX 1080 Mini，这是目前市售最小巧的一张GTX 1080显卡，单风扇设计，标准的双槽厚度，体积控制到GTX 1060 IXOC的程度，我们可以从照片当中看到非常短小精悍，可以说是这张主板天作之合的存在。

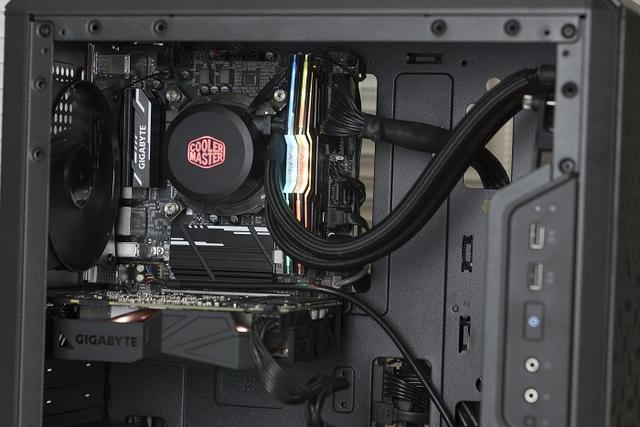

装箱后的效果
