所谓阴阳屏，就是一边黑一边白。

故障在以下机型较为常见：iPhone 6Plus、iPhone 6sPlus、iPhone 7Plus、iPhone 8Plus。

大家发现了没有？阴阳屏主要是发生在大屏幕的iPhone上。为什么会这样呢？因为大屏幕的iPhone，其背光驱动是由双路背光构成的，若其中一路发生故障，一边亮一边不亮，就是所谓的阴阳屏。

两路背光是如何工作的呢？

我们还是从原理上来分析一下电路图。以iPhone 6 Plus为例。

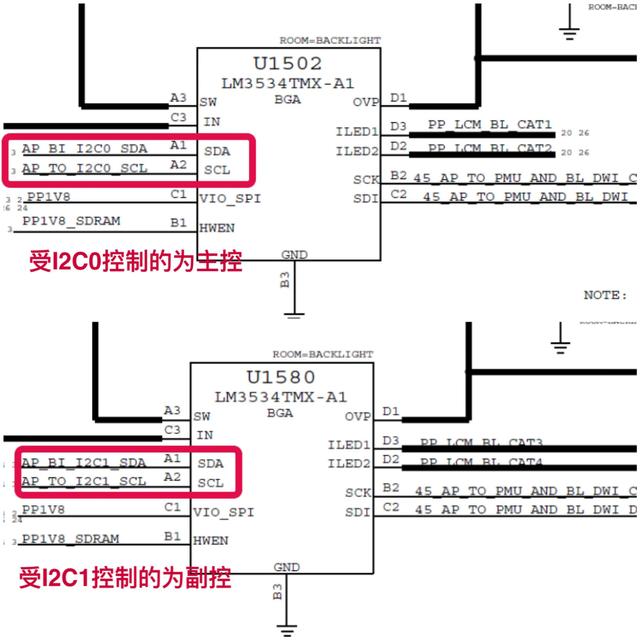

在iPhone 6Plus原理图里，我们可以看到，两路背光电路其实是分主次的。主控是U1502，副控是U1580 。主控纳入I2C0管控，副控归I2C1管控。任何某一路不亮就按单路的常规思路来修就行了，就跟平常修iPhone 6或iPhone 6s的背光一样。这里不再详述。

但有些细节还是要注意的。

我们昆晟光迅总结出的，下面几个要点要记住——

1、主控背光芯片如果出问题，整个屏幕都不亮，也就是说没有灯光，首先从主控查起。如果是阴阳屏故障，说明主控芯片没问题，不管怎么修都不要去动主控芯片。

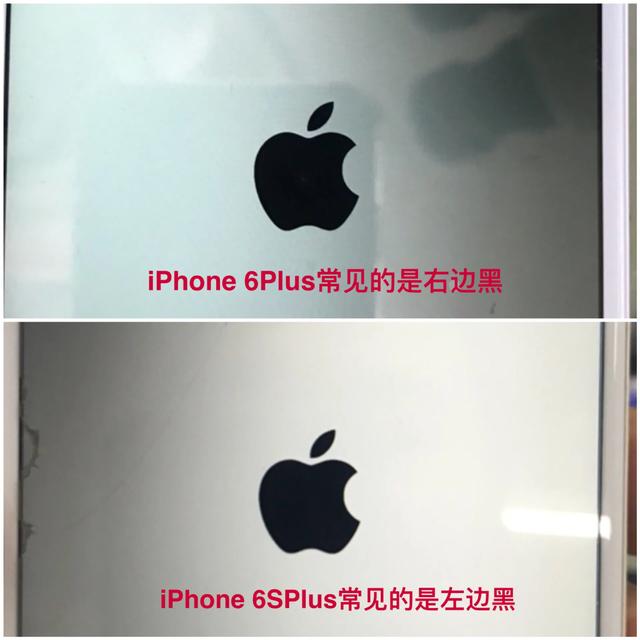

2、阴阳屏大部分的故障出在副控，iPhone 6 Plus是右边黑，iPhone 6s Plus是左边黑。单独一个副控，其实就是一路背光，参照前四讲的方法去修就可以了。

3、主控一路也有发黑的故障，这种情况主要查线路就可以了，不要去动芯片。

4、维修iPhone 6Plus的触摸，如果掌握不好温度，容易把背后的背光IC吹爆锡，会造成阴阳屏。这时候重植芯片就可以了。

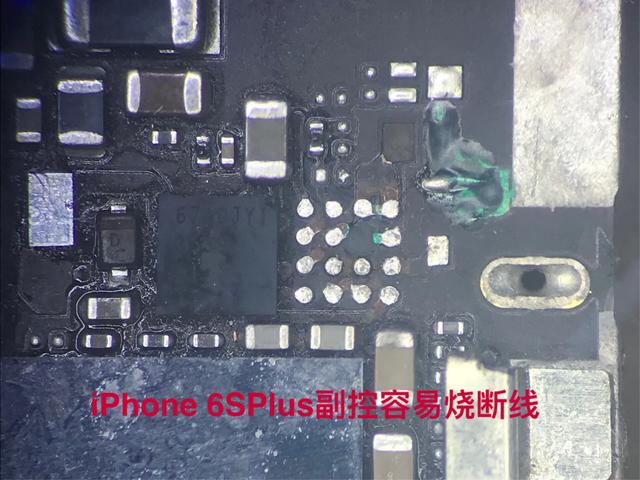

5、iPhone 6s Plus的阴阳屏，若是副控一路发黑，大部分都是线路烧断所致，刮板飞线就可以了。

6、iPhone 6和iPhone 6s偶尔也会出现阴阳屏，重点检查屏幕及两路CAT。

有关iPhone的背光电路，经过五讲到此为止。接着是显示电路的维修。

原理图一定要结合实际维修，经常看，经常想，善于总结，才能悟出其中的道理。背光的故障点有各种各样的表现，但是万变不离其宗，把原理悟透，就能得心应手去处理各种故障。

“悟”是学习的最高境界！

把原理悟透，你无所不能。

【致歉】由于芯片资料缺乏，有些表述可能不太准确，欢迎批评指正！
