有线电视分配器原理(电视信号传输中的分配器与功分器)
有线电视信号回路中常常见到分配器。尤其是早期的模拟信号时期,用分配器分信号的很多,后来成为数字电视信号后,由于一台电视需配一台数字机顶盒的限制,用分配器分多路信号的就很少了。
大多数人对分配器都能够了解,但一提及功分器,大家还会以为就是分配器,外形很相似的缘故吧!其实它们是两种不同的东西,并且绝对不能互相通用。

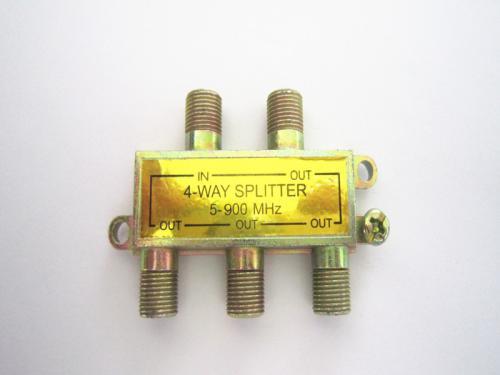

有线电视分配器

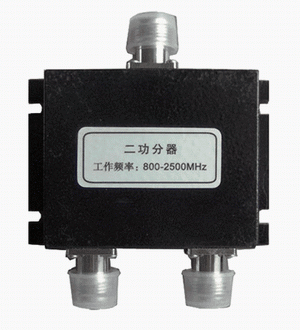

卫星锅盖信号功分器

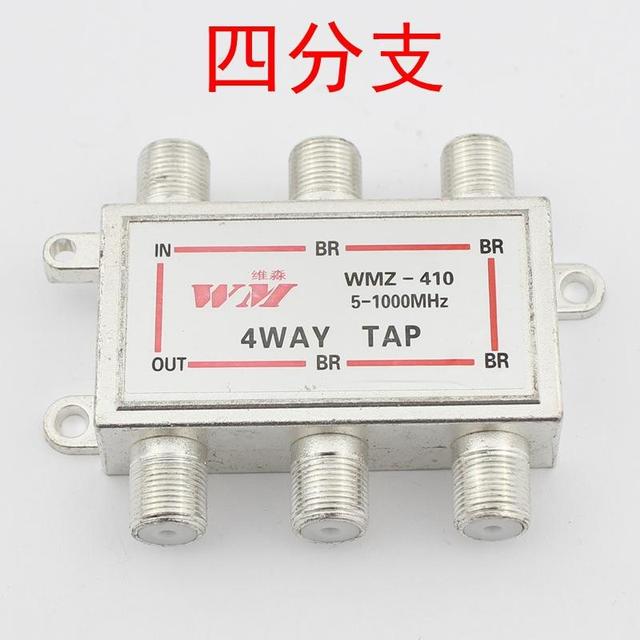

有线电视分支器
卫星锅盖信号功分器分配器主要用于有线电视信号传输中,而功分器主要用于卫星电视信号传输中,对于常看卫星电视的朋友和一些寻星爱好者来说应该不陌生。分配器与功分器工作的频率是不同的,所以不能互换使用。分配器的功能是将一路输入有线电视信号均等的分成几路输出,通常有二路,四路,六路等。工作的频率范围5MHz-870MHz,甚至更宽;功分器的功能是将一路输入的卫星中频信号均等的分成几路输出,通常有二功分、四功分、六功分等等。功分器的工作频率是950MHz-2150MHz。在有线电视信号传输中常用到的除分配器外还有分支器,功能是从所传输的有线电视信号中取出一部分馈送给支线或用户终端,其余大部分信号则仍按原方向继续传输。通常有一分支器、二分支器、四分支器等等,其他性能和分配器大致是一样的。只不过分支器比分配器多隔离功能。分配器中分配的信号中有一路短路,会影响其它的回路。而分支器因为有较好的隔离功能,所以即使出现一路短路,其它回路照常使用。因此分配器反接可做混合器使用,而分支器不能。
在我的实际经历中,分配卫星锅盖高频头信号时用分配器来分配时就会直接造成接收机关机重启,一直反复关机重启循环,对接收机损害很大,因此大家一定要记住分配器是不能当功分器使用的。
