6线5开风暖浴霸接线图，怎么接你知道吗？

现在卫生间安装浴霸，很多人倾向选择风暖浴霸，虽然这种浴霸功率比较大比较费电，但是风暖浴霸用起来比较舒服，对于家里有小朋友的就需要安装风暖浴霸了。

你知道怎么安装风暖浴霸吗？如果是自己购买的风暖浴霸，想自己安装？那就不妨跟着蜜罐蚁装修网小编一起了解下吧。下面是6线5开风暖浴霸线路图：

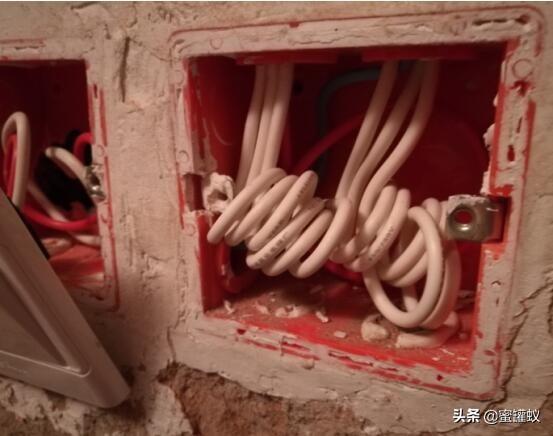

这张图是还没有连接风暖浴霸，这个是线管里走了6根电线，6根电线一般分别是接不通的功能，下面是一张实际已经配好了接浴霸的线路图：

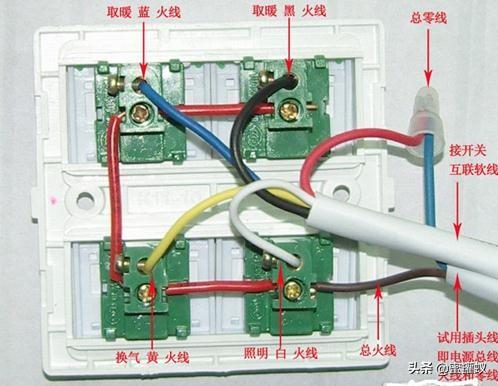

简单简介说下这张图是如何接线的，其实图片标注的很清楚，6根线5开，分别是取暖的火线是2条，换气火线是1条，照明火线是1条，总火线是接通总火线，还有一个是总零线，还有一个是试用插头线，即电源总线的火线和零线。

再看这张图，这张图是首先要确定墙上线管红线是火线，然后墙上的黄色线是可以接开关的控制线1-5任意一个都行。所谓的6线5开，其实就是6根电线，有5个开关的浴霸，分别是换气、照明、取暖、吹风，其实在接线的时候要注意每个线头可以用标签标注下，分别是对应什么功能，以免在接线的时候接错。

当然对于家里需要安装浴霸的同学不管是什么类型浴霸，建议找专业的浴霸品牌厂家来安装，对于墙面的走线要找专业电工走线和接线，这样才能确保安全。

上面是蜜罐蚁装修网小编给大家整理是三幅不同的6线5开风暖浴霸接线图，希望对大家了解风暖浴霸的安装有帮助，如果您觉得本文不错，不妨把本文分享给您身边的朋友们哦。
