机械识图口诀，机械识图基础口诀分享

一、三视图的位置关系的口诀：
  正面画出主视图，俯视图就画在它下边。
  右边画着左视图，三个视图位置不能变。
  二、三视图的投影关系口诀：
  主视俯视长对正，主视左视高平齐;
  俯视左视宽相等，三个视图相联系。
  平面平行投影面，整个投影原形现;
  平面垂直投影面，投影结果变成线;
  平面倾斜投影面，形状大小有改变。
  三、视图的线框与物体表面的关系口诀：
  物体表面图上见，每个线框都是面。
  线框表示什么面?三图配合来分辨。
  主视绘出长高面，俯视画出长与宽。
  左边显示宽和高，它们各自有关连。
  四、线与投影的关系口诀：
  直线平行投影面，它的长短不会变，
  直线倾斜投影面，它的长度有改变，
  倾斜角度越大线越短，
  直线垂直投影面一条直线变成点。

  五、剖面图面与物体的关系口诀：
  圆柱立着切一刀，剖口变成矩形面;
  越近中心面越大，斜剖上下有变化。
  剖切平面注意选，通过轴线对称面;
  若要切口原形现，切面平行投影面。
  剖开物体画后部，切口画上剖面线;
  剖视一般要标注，逢中剖切不标注。
  外形简单宜全剖，对称视图可半剖;
  局部剖切很灵活，如果需要就可剖。

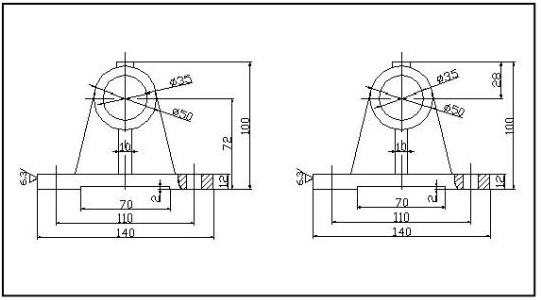

  六、标注尺寸的要领：
  图中尺寸很重要，标注齐全不可少;
  分析结构明制造，选好基准顺序标;
  尺寸安排要醒目，方便看来容易找;
  过细检查防差错，制造才能快又好。
  七、CAD软件制图方法：
  CAD软件本领大，什么图形全能画;
  直线正交画平直，直线斜画角度拉。
  先输一点定起点，再输数据到终点;
  先按@输数据，再按<把度数插。
  要想画圆定直径，找准基点把D插。
  矩形图形最好画，快捷菜单矩形拿;
  抓住基点输长度，然后再把宽度画。
  上机画图心别荒，选定方案再动手;
  上下左右均匀布，图面美观又结清。
  先画边框后细分，上下左右顺序画;
  看的见的绘实线，摸不着的画虚划。
  剖面要画粗实线，剖面填充图案见;
  绘完图形标尺寸，清楚全面不露边。
