点点滴滴学5G（NR 5G 系统消息介绍）

点点滴滴学5G（NR 5G 系统消息介绍）

1. 系统消息基本概念

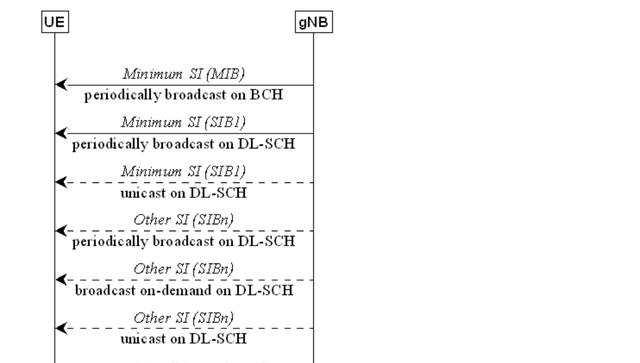

系统消息分为最小系统消息（Minimum SI）和其它系统消息两部分。

其中最小系统消息周期性广播，包括MIB和SIB1，是最基本的消息：（1）MIB总是通过BCH信道以80ms为周期发送，在80ms内重复发送多次；（2）SIB1通过DL-SCH信道周期发送，修改周期为160ms，在修改周期内可重复多次。

其它系统消息包括所有没有在最小系统消息中广播的系统消息，可以在RRC idle/inactive态下广播下发，也可以在RRC connected态下通过RRC专用信令下发，可以周期下发，也可以基于UE请求下发（即on demand发送方式）

图1

2. 最小系统消息MIB和SIB1

2.1 MIB

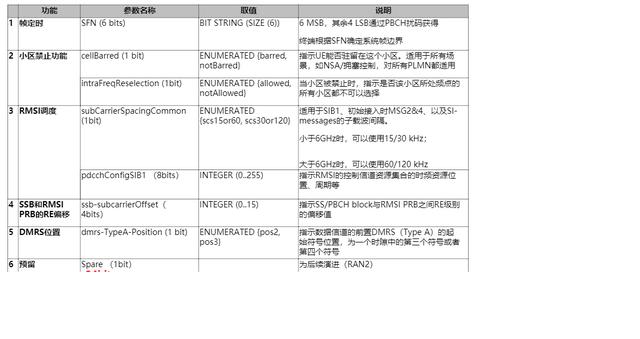

MIB 消息中包含了小区禁止状态信息以及为了获取进一步的系统消息所必要的物理层信息，如CORESET#0的配置。MIB消息承载在BCH信道，并且周期性广播，MIB具体内容如图2所示

图2

2.2 SIB1

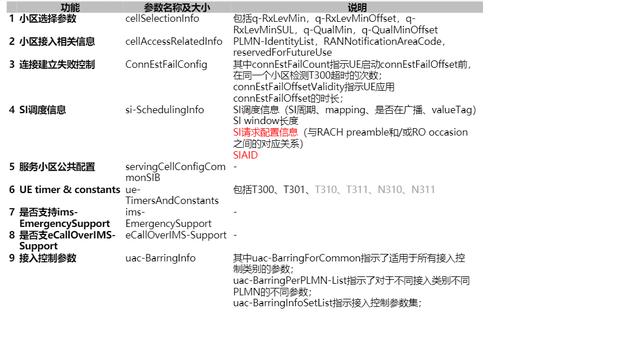

SIB1消息中一方面定义了其他系统消息块的调度，另一方面包含了初始接入所需要的消息。SIB1通常也叫Remaining Minimum SI（RMSI），其承载在DL-SCH信道上，可周期性广播或者在RRC_CONNECTED态下，通过专用的方式通过DL-SCH通知UE。SIB1具体内容如图3所示

图3

3.SI消息

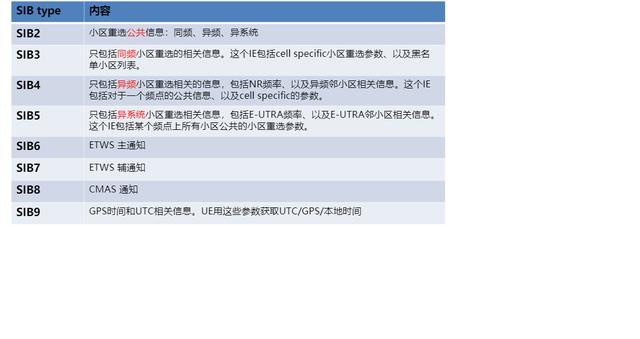

Other SI主要包括以下信息（如图4所示）

图4

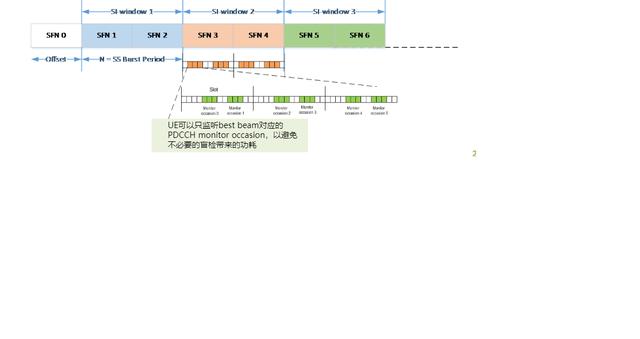

4.系统消息调度

1）MIB及系统信息均映射在BCCH逻辑信道，但是MIB是在BCH信道上承载，而其他系统信息由DL-SCH信道动态承载。MIB在PBCH上传输，其变更周期为80ms，在该周期内可重复发送，重复发送的周期与SSB的周期一致。

2）SIB1在DL-SCH上传输，其变更周期为160ms，在160ms内可重复发送，且重复发送的周期可变。SIB1默认的重复发送周期为20ms，但是实际的重复发送时间取决于网络实现。对于SSB和CORESET 复用pattern 1来说，SIB1的重复发送周期为20ms；对于SSB和CORESET复用pattern 2/3来说，SIB1重复发送周期与SSB周期一致。SIB1中包含了关于Other SI信息的可用性以及调度的相关信息，如SI信息的映射、周期、SI 窗等

3）NR沿用LTE调度框架：

（1） SIBs(除了SIB1)承载在S1 message上。

（2） SIB1指示了SIBs和SI之间的映射关系，具有相同周期的SIBs才能映射到同一个SI

（3） 每个SIB只能包含在一个SI message里

（4） 一个SI-window只能调度一个SI message

（5） SI-window长度对于所有的SI message都一样

4）NR沿用LTE修改周期概念

（1） 对于warning message（ETWS和CMAS）改变，UE马上获取

（2） 对于其它SI message, UE在下一个修改周期获取
