波轮式全自动洗衣机的结构（元器件的作用与检测方法）

波轮式全自动洗衣机的结构（元器件的作用与检测方法）

一、波轮式全自动洗衣机各部结构名称

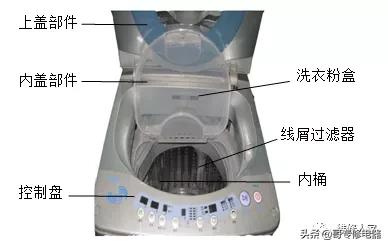

1、外部结构

2、掀开上盖后洗衣机内部结构

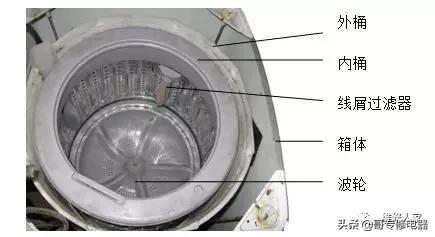

3、拆去洗衣桶大框后洗衣机内、外桶及波轮结构

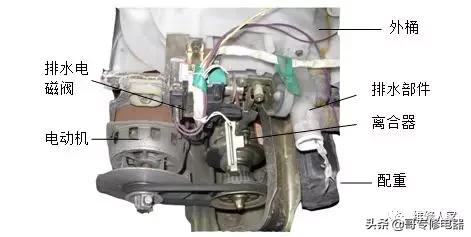

4、拆去外框后传动系统、排水系统结构

二、主要元器件的作用与检测方法

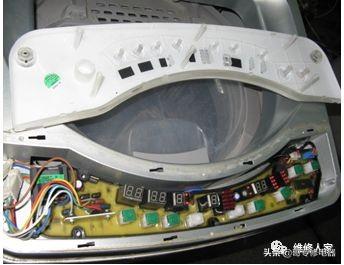

1、电脑板

部件作用：控制洗衣机的工作状态，按照预定程序完成洗涤、漂洗、脱水等功能。

故障检测：为了防水，计算机板整体用密封胶密封，因此只能检测部分接线端子。只能启动相应程序，用万用表测量对应的输入、输出端电压是否正常。如进水时，进水阀控制端是否有输出电压。

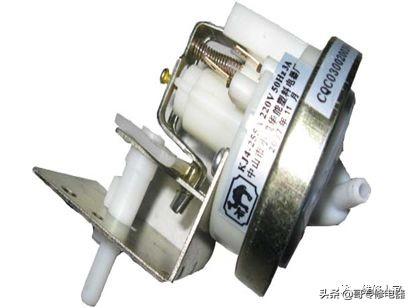

2、水位开关

部件作用：控制洗衣机的工作状态，按照预定程序完成洗涤、漂洗、脱水等功能。

故障检测：从气室入口处吹气，应能听到触点通断的声音，同时用万用表测量常闭触点NC、常开触点NO和公共触点COM之间能通、断变化。

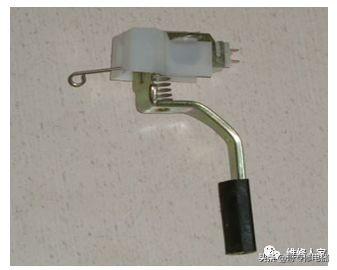

3、安全开关

部件作用：当脱水时打开洗衣机盖时或脱水内桶摆动幅度过大时切断电动机的供电电源，迫使脱水电动机停止转动进入保护状态。

故障检测：检查安全开关能否随着洗衣机盖的打开或关闭而通断，用万用表检测其电阻值是否能在0与∞间变换。

4、进水电磁阀

部件作用：控制洗衣机自动注水和停止注水。

故障检测：

（1）用万用表测量线圈的电阻，正常值为几kW，如果阻值过大或过小说明线圈开路或短路，应予以更换。

（2）断电时，用嘴对进水口吹气，应该不透气，否则说明内部的橡胶膜破裂。

（3）注水口接上水龙头，线圈不加电时，出水口应该没有水流出；如果给线圈加上市电后，出水口有水流出。

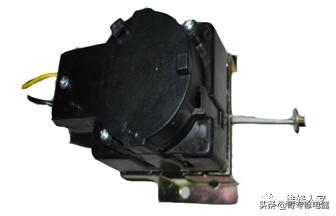

5、排水阀电磁铁

部件作用：通电后拉动离合器上的拨叉，使离合器进入脱水状态，控制脱水桶的状态，同时拉动排水阀芯，打开排水通路。

故障检测：

（1）用万用表测量线圈的电阻值约为几kW，如果阻值过大或过小应予以更换。

（2）给线圈直接加市电，观察电磁铁是否有动作。

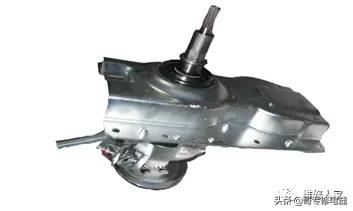

6、离合器

部件作用：利用内部的棘轮和行星齿轮等系统，在一台定速电动机的带动下，实现脱水时内桶高速单方向旋转，洗涤时波轮双方向低速旋转。

故障检测：

（1）直观检查离合器处是否有漏水的现象。

（2）用手正反向转动带轮，波轮轴应能带动波轮正反向转动，而且转动灵活。

（3）用手拉动拨叉，再转动带轮，此时只能单方向转动，而且脱水轴与脱水桶能单方向转动。

7、电动机

部件作用：为洗衣机洗涤、漂洗或脱水提供动力，能实习正反转。

故障检测：

（1）用手转动皮带轮如果有沉重感，要拆开检查轴承是否损坏，转轴是否弯曲，装配时可用橡皮锤轻敲外壳再转动电动机轴，反复多次直到转动正常。

（2）用万用表测量电动机绕组阻值，如果太小或无穷大说明电动机短路或断路，应更换电动机。电动机的两个绕组的阻值应当完全对称。

8、电容器

部件作用：利用电容器对交流电流的移相作用，与电动机副绕组配合，产生与主绕组相位差90°的交流电。使电动机内形成旋转磁场。

故障检测：可用万用表10k挡检测，用万用表连接电容器两端，指针如果摆动幅度较大，然后慢慢回到几百kW至几MW，说明电容器完好。如果指针不摆动或摆动很小说明电容器断路或容量减小。如果指针摆到某一位置后不能返回说明电容器漏电。

9、洗衣机内桶

部件作用：用于盛放衣物，并且用于脱水时分离衣物上的洗涤液。上部装有内置盐水的平衡圈，用于脱水时保持平稳。

故障检测：直接观察内桶没有机械损伤。内桶桶壁光洁平整，无锈蚀现象。

10、波轮

部件作用：由电动机带着转动，搅动洗涤桶内的洗涤液。形成水流洗涤衣物。

故障检测：直观检查波轮是否有机械损伤，螺丝孔是否变形、变大。螺丝孔损坏易造成波轮打滑。
