话不多说，请听题。

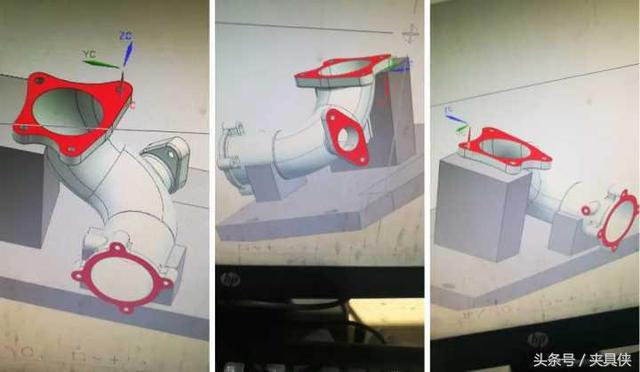

难题一：管法兰夹紧定位方案

具体要求：红色都是加工面和钻孔，用的是友佳、高迅的四轴机床，公司铸件毛坯差，孔都是8，孔允许最大偏差±0.2，工作台才1米，最大的1.5米。

思 维 启 迪

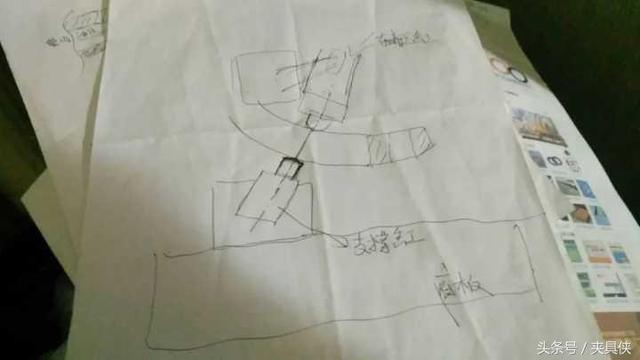

A : 可以用浮动支撑油缸和钢丝绳用油缸拉紧，钢丝绳做绳扣，一端固定一端扣拉紧油缸上拉紧，拉紧力可以通过调节油缸压力来控制。做一个预定位装置，里面安装浮动支撑油缸定位。

B : v型定位的那端法兰上的孔多大的，可以考虑这个面先加工出来然后用一面两销定位，另一头用辅支支撑，然后对面油缸压着。后面加工的这个面用做定前序角向方向的粗基准，毛坯的这一段圆柱面可以做做文章。

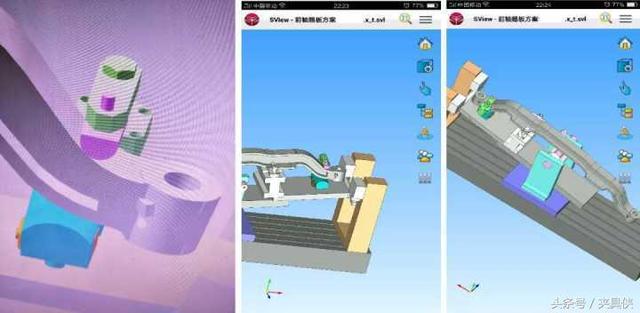

难题二：前轴翘板夹紧方案

具体要求：前端圆120，加工两个圆端面，和中间的孔，中间孔是没底孔的，圆弧形，只能线或点接触，切削力如何计算？

思 维 启 迪

A : 支撑点与夹紧点要相互垂直是最理想的，找垂直线，建议支撑缸头搞成平头的。辅助压板可以考虑避让刀位。

B : 不要局限于上压方式，最好两边都是齿面动向螺杆。齿面增加咬合力，动向可弥补毛坯变形量使其正面接触。一边固定可调，另一边装在直线缸上，松开时不会影响你产品装夹。

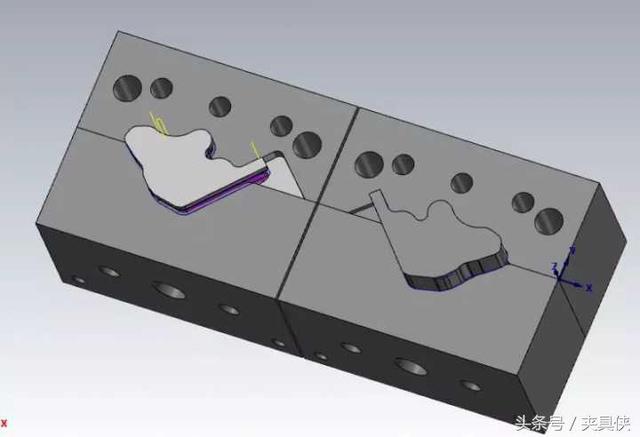

难题三：夹具方案可行性判断

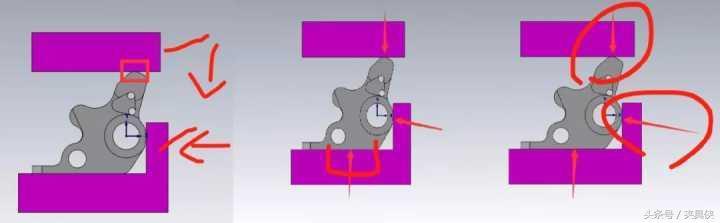

具体要求：上方式圆，不是一条线接触（XY平面）。

思 维 启 迪

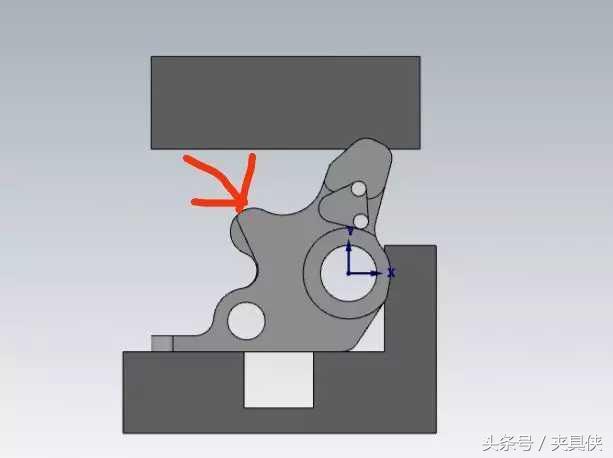

A : 这样欠定位，可以做局部仿形，往下3-5。局部避空，三点就够。这样的好处就是加工时可以抵消XY方向的切削力，外形定位忌讳整面接触。

B :

C :

如果您对上面的三个难题有相应的解决方法，不妨在下方留言。如果您觉得还没看过瘾，可以进入夹具侠官网技术求助板块。
