水平仪是一种测量小角度的常用量具。在机械行业和仪表制造中,用于测量相对于水平位置的倾斜角、机床类设备导轨的平面度和直线度、设备安装的水平位置和垂直位置等。

【水平仪用法】水平仪使用方法 水平仪仪器测量技巧

仪器测量

1、水平仪的两个V形测量面是测量精度的基准,在测量中不能与工作的粗糙面接触或摩擦。安放时必须小心轻放,避免因测量面划伤而损坏水平仪和造成不应有的测量误差。

长按识别以上二维码购买

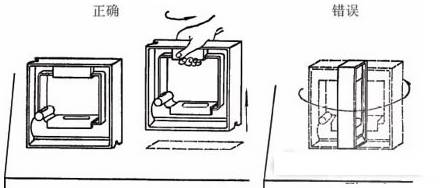

2、用水平仪测量工件的垂直面时,不能握住与副侧面相对的部位,而用力向工件垂直平面推压,这样会因水平仪的受力变形,影响测量的准确性。正确的测量方法是手握持副测面内侧,使水平仪平稳、垂直地(调整气泡位于中间位置)贴在工件的垂直平面上,然后从纵向水准读出气泡移动的格数。

3、使用水平仪时,要保证水平仪工作面和工件表面的清洁,以防止脏物影响测量的准确性。测量水平面时,在同一个测量位置上,应将水平仪调过相反的方向再进行测量。当移动水平仪时,不允许水平仪工作面与工件表面发生摩擦,应该提起来放置。

4、当测量长度较大工件时,可将工件平均分若干尺寸段,用分段测量法,然后根据各段的测量读数,绘出误差坐标图,以确定其误差的最大格数。床身导轨在纵向垂直平面内直线度的检验时,将方框水平仪纵向放置在刀架上靠近前导轨处,从刀架处于主轴箱一端的极限位置开始,从左向右移动刀架,每次移动距离应近似等于水平仪的边框尺(200mm)。依次记录刀架在每一测量长度位置时的水平仪读数。将这些读数依次排列,用适当的比例画出导轨在垂直平面内的直线度误差曲线。水平仪读数为纵坐标,刀架在起始位置时的水平仪读数为起点,由坐标原点起作一折线段,其后每次读数都以前折线段的终点为起点,画出应折线段,各折线段组成的曲线,即为导轨在垂直平面内直线度曲线。曲线相对其两端连线的最大坐标值,就是导轨全长的直线度误差,曲线上任一局部测量长度内的两端点相对曲线两端点的连线坐标差值,也就是导轨的局部误差。

「水平仪用法」水平仪使用方法 水平仪仪器测量技巧

水平仪测量

5、机床工作台面的平面度检验方法,工作台及床鞍分别置于行程的中间位置,在工作台面上放一桥板,其上放水平仪,分别沿图示各测量方向移动桥板,每隔桥板跨距d记录一次水平仪读数。通过工作台面上A、B、D三点建立基准平面,根据水平仪读数求得各测点平面的坐标值。

6、测量大型零件的垂直度时,用水平仪粗调基准表面到水平。分别在基准表面和被测表面上用水平仪分段逐步测量并用图解法确定基准方位,然后求出被测表面相对于基准的垂直度误差。

测量小型零件时,先将水平仪放在基准表面上,读气泡一端的数值,然后用水平仪的一侧紧贴垂直被测表面,气泡偏离第一次(基准表面)读数值,即为被测表面的垂直度误差。

水平仪使用方法

水平仪刻度值用角度(秒)或斜率来表示,它的含义是以气泡偏移一格工作倾斜的角度表示,或以气泡偏移一格工作表面在一米长度上倾斜的高度表示。由于水平仪的使用倾角 很小,所以tg ,如tg4 4 弧度=0.02mm/1000mm,测量时使水平仪工作面紧贴被测表面,待气泡稳定后方可读数。如需测量长度为L的实际倾斜值则可通过下式进行计算。实际倾斜值=标称分度值 L 偏差格数;例如:标称分度值为0.02mm/m,L=200mm,偏差格数为2格,则实际倾斜值=0.02/1000*200*2=0.008mm。 为避免由于水平仪零位不准而引起的测量误差,因此在使用前必须对水平仪零位进行检查或调整。

水平仪零位检查和调整方法,将被校水平仪放在大致水平的平板上,紧靠定位块,待气泡稳定后以气泡的一端读数为a1,然后将水平仪调转180方位,准确地放在原位置,按照第一次读数的一边记下气泡另一端的读数为a2,两次读数差的一半则为零位误差,即 =(a1-a2)/2格。如果零位误差超赤许可范围,则需调整零位机构,见图1,反复调整螺钉1即可达到要求。
