空调遥控器按了没反应怎么办？（空调遥控失灵故障维修方法）

一、遥控器

1. 结构

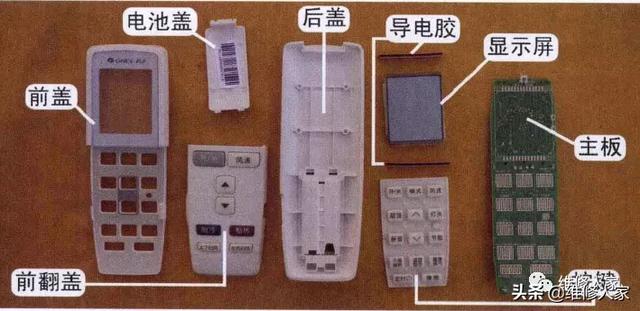

遥控器是一种远控机械的装置，遥控距离大于7m,见图为格力遥控器。它由主板、显示屏、按键、后盖、前盖、电池盖等组成，控制电路单设有一个CPU,位于主板背面。

2. 遥控器检查方法

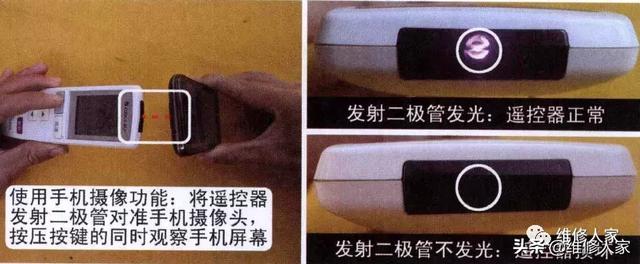

遥控器发射的红外线信号，肉眼看不到，但手机的摄像头却可分辨出来。检査方法是使 用手机的摄像功能，将遥控器发射二极管(也称为红外发光二极管)对准手机摄像头，在按压按键的同时观察手机屏幕。

在手机屏幕上观察到发射二极管发光，说明遥控器正常。

在手机屏幕上观察发射二极管不发光，说明遥控器损坏。

二、遥控接收电路工作原理

1. 接收器安装位置

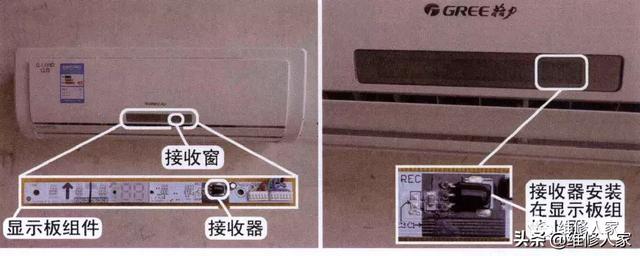

显示板组件通常安装在前面板或室内机的右下角，KFR-23GW/ ( 23570 ) Aa-3即Q力空调器显示板组件使用指示灯+数码管的方式，见图,安装在前面板，前面板留有透明窗口，称为接收窗，接收器对应安装在接收窗后面。

2. 接收器工作原理

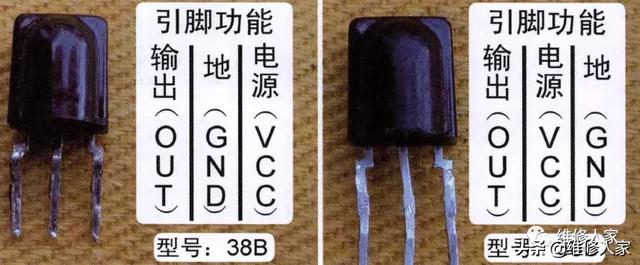

接收器工作电压为直流5V,共有3个引脚，功能分别为地、电源（5V ）、输出 （信号），外观为黑色，部分型号表面有铁皮包裹，通常和发光二极管（或数码管） 一起设计在显示板组件。格力空调器常见接收器型号为38B和38S,实物外形和引脚功能见图。

接收器内部含有光敏元件，通过接收窗口接收某一频率范围的红外线，当接收到相应频 率的红外线，光敏元件产生电流，经内部I-V电路转换为电压，再经过滤波、比较器输出脉 冲电压、内部三极管电平转换，接收器的输出引脚输出脉冲信号送至CPU处理。接收器接收距离一般大于7m。

接收器实现光电转换，将确定波长的光信号转换为可检测的电信号，因此又叫光电转换器。由于接收器接收的是红外光波，其周围的光源、热源、节能灯、日光灯及发射相近频率 的电视机遥控器等都有可能干扰空调器的正常工作。

3. 接收器引脚功能判断方法

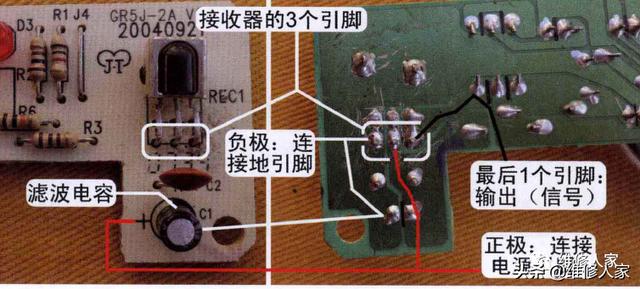

接收器38B和38S外观基本相同，但引脚的功能顺序不同，在维修时如果不知道接收器引脚功能，见下图,可査看显示板组件上滤波电容的正极和负极引脚、连接至接收器引脚加 以判断：滤波电容正极连接接收器供电（电源）引脚、负极连接地引脚，接收器的最后1个引脚为输出（信号）。

4. 遥控接收电路工作原理

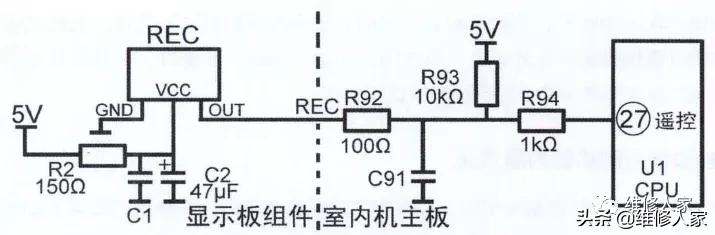

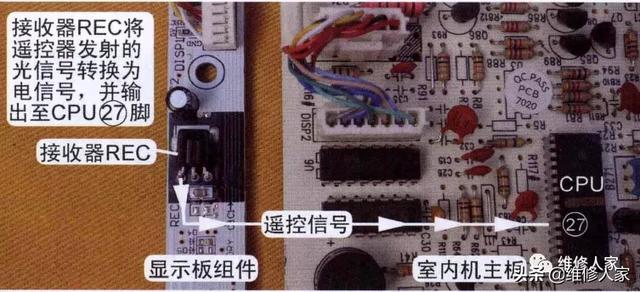

遥控接收电路原理图、实物图见下图,遥控器状态与CPU引脚电压的对应关 系见表,作用是接收遥控器发送的红外线信号、处理后送至CPU引脚。

接收器状态与CPU引脚电压对应关系表：

遥控器发射含有经过编码的调制信号以38kHz为载波频率，发送至位于显示板组件上 的接收器REC, REC将光信号转换为电信号，并进行放大、滤波、整形，经R92、R94送至CPU/脚，CPU内部电路解码后得出遥控器的按键信息，从而对电路进行控制；CPU每接收 到遥控信号后会控制蜂鸣器响一声给予提示。

三、接收器检测方法

接收器在接收到遥控信号（动态）时，输出端由静态电压会瞬间下降至约直流3V,然后 迅速上升至静态电压。遥控器发射信号时间约Is,接收器接收到遥控信号时输出端电压也有 约1s的时间瞬间下降。

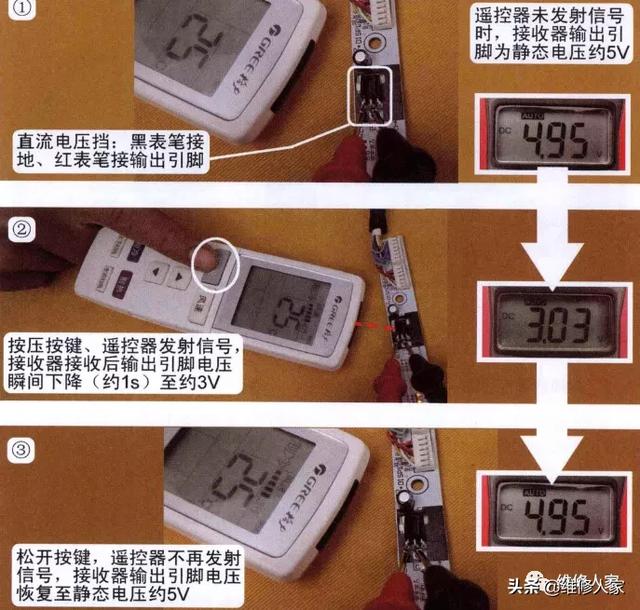

见图,使用万用表直流电压挡，动态测量接收器输出引脚电压，黑表笔接地引脚（GND）、红表笔接输出引脚（OUT）,检测的前提是电源引脚（5V）电压正常。

1、接收器输出引脚静态电压：在无信号输入时电压应稳定约为5V。如果电压 一直在2 ~ 4V跳动，为接收器漏电损坏，故障表现为有时接收信号有时不能接收信号。

2、按压按键遥控器发射信号，接收器接收并处理，输出引脚电压瞬间下降（约1s）至约3V。

3、松幵遥控器按键，遥控器不再发射信号，接收器输出引脚电压上升至静态电压约5V。如果接收器接收信号时，输出引脚电压不下降即保持不变，为接收器不接收遥控信号故障，应更换接收器。

四、常见故障和接收器代换方法

1. 常见故障维修方法

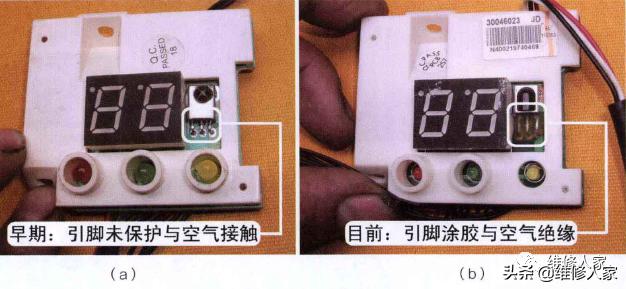

出现不能接收遥控信号故障，在维修中占到很大比例，为空调器通病，故障一般在使用3年左右出现，原因为某些型号的接收器使用铁皮固定，见图(a),并且引脚较长，天气潮湿时，接收器受潮，3个引脚发生氧化锈蚀，使接收导电能力变差，导致不能接收遥控信号故障。

实际上门维修时，如果用螺丝刀把轻轻敲击接收器表面或用烙铁加热接收器引脚，均能使故障暂时排除，但不久还会再次出现相同故障，根本解决方法是更换接收器，并且在引脚上面涂上一层絶缘胶，使引脚不与空气接触。见图(b),目前，新出厂空调器的接收器引脚已涂上绝缘胶。

2. 更换原装接收器

如果接收器损坏，直接更换相同型号的接收器即可；如果没有相同型号的接收器，需要 使用市售的接收器更换，方法如下。

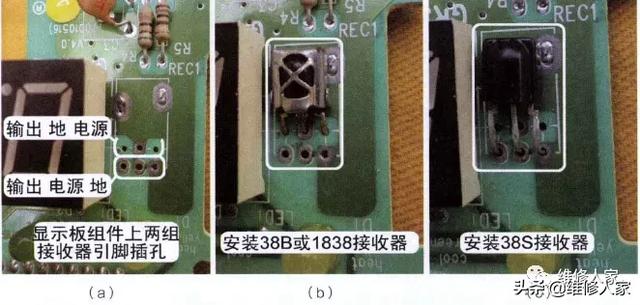

见图(a),早期空调器如KFR-26GW/A103 Ad型空调器，显示板组件上接收器引脚设有两组插孔,以对应不同型号的接收器。

见图(b)上方插孔功能顺序依次为：输出、地、电源，对应安装型号为38B或市售38S的接收器。

见图(c),下方插孔功能W序依次为输出、电源、地，对应安装型号为38S的接收器。

3. 代换市售接收器方法

38B和38S接收器的作用都是将遥控器信号处理后送至CPU,在实际维修过程中，如果检査接收器损坏而无相同配件更换时，可以使用另外的型号代换，两种接收器功能引脚顺序不同，在代换时要更改顺序，方法如下。

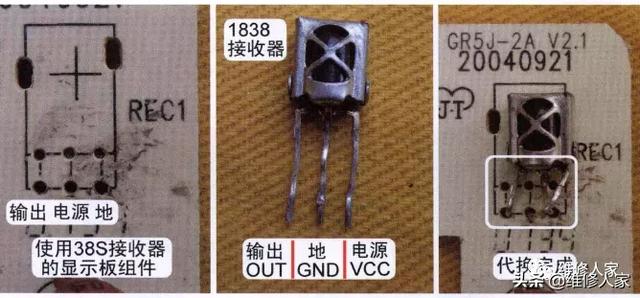

①使用38S接收器的显示板组件用1838代换：将1838接收器引脚掰弯，按功能顺序焊入显示板组件，代换过程见图,注意不要将引脚相连导致短路故障。

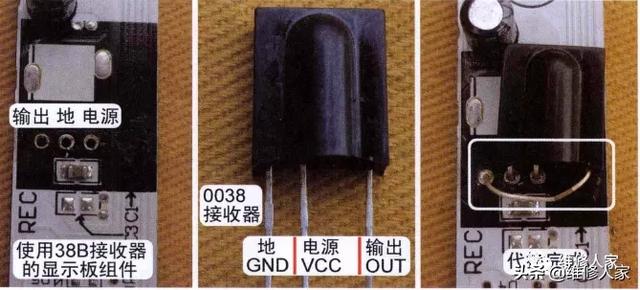

②使用38B接收器的显示板组件用0038代换：将0038接收器引脚掰弯，按功能顺序焊入显示板组件，代换过程见下图,注意不要将引脚相连导致短路故障。
